DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose du capteur d'airbag avant sont indiquées ci-dessous.
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, l'ensemble d'autoradio et d'affichage enregistre les différents types de mémoire et de réglages. Ainsi, veiller à attendre 120 secondes minimum après la mise en position OFF du contacteur d'allumage avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire.
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à 35 km/h (22 mi/h) minimum pendant 5 secondes minimum. |
|
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

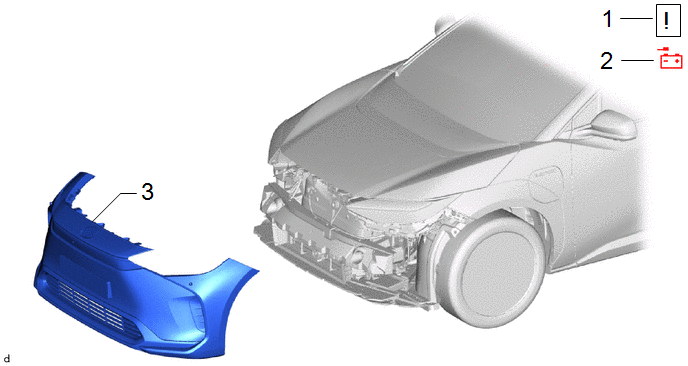

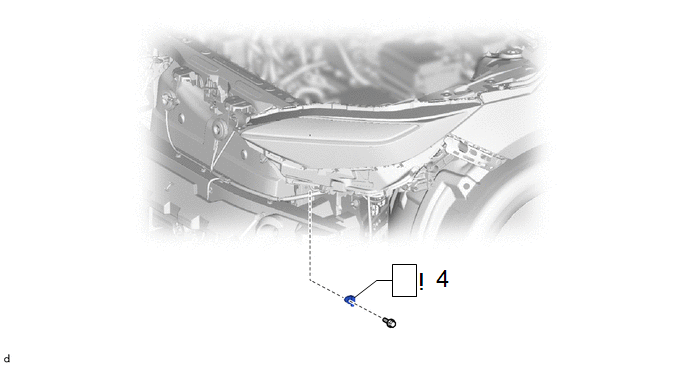

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | MESURES DE PRECAUTION |
- |
|
- | - |
|
2 | CABLE DE LA BORNE NEGATIVE DE BATTERIE AUXILIAIRE |
- | - |
- | - |
|
3 | ENSEMBLE DE PARE-CHOCS AVANT |
- | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
4 | CAPTEUR D'AIRBAG AVANT |
89174A |
|
- | - |
PROCÉDURE
1. MESURES DE PRECAUTION
|
ATTENTION: Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien. Cliquer ici
REMARQUE: Une fois le contact coupé, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire peut être requis. Cliquer ici |
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
Cliquer ici
3. DEPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
Cliquer ici
4. DEPOSER LE CAPTEUR D'AIRBAG AVANT
|

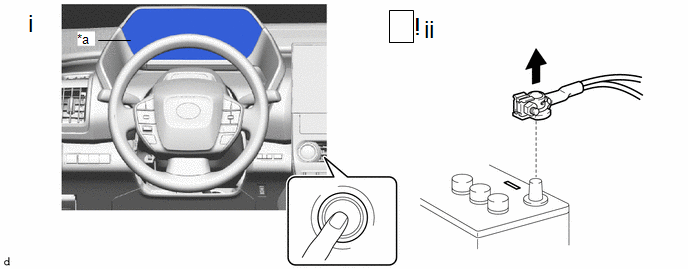

ATTENTION:
|
|
*a | Eclairage éteint |
- | - |
(1) S'assurer que le contacteur d'allumage est en position OFF.
(2) S'assurer que le câble est débranché de la borne négative (-) de la batterie auxiliaire.

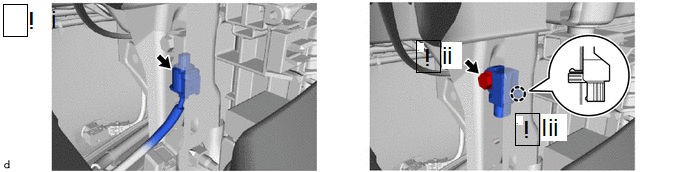

(1) Débrancher le connecteur d'airbag.
REMARQUE:
Lors du débranchement d'un connecteur d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.
CONSEIL:
Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.
Cliquer ici
(2) Déposer le boulon.
REMARQUE:
Déposer le boulon tout en maintenant le capteur d'airbag avant car le guide de capteur d'airbag avant est fragile.
(3) Libérer la griffe pour déposer le capteur d'airbag avant.
REMARQUE:
Si le capteur d'airbag avant a subi une chute, le remplacer par un élément neuf.
PosePose
POSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Utiliser la même procédure pour le côté gauche et pour le côté droit.
La procédure indiquée ci-dessous concerne le côté gauche.
MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (REPOSE)
Procédure ...
