Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

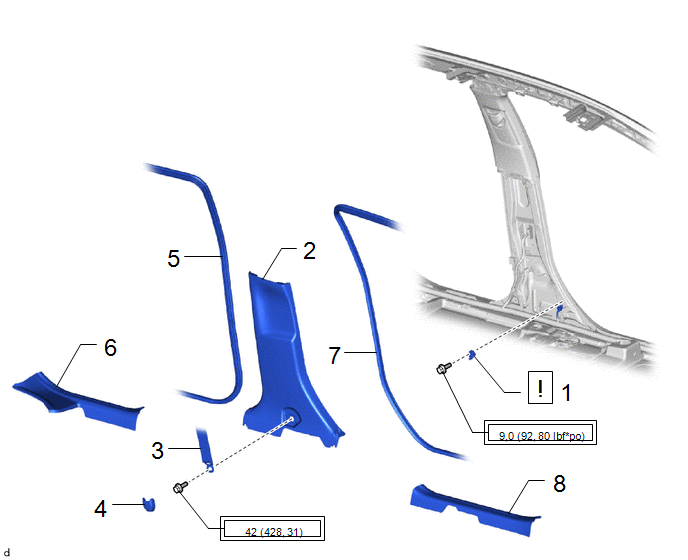

PIECES CONSTITUTIVES (REPOSE)

Procédure		N° de référence
1	CAPTEUR D'AIRBAG LATERAL n° 2	89831C		-	-
2	GARNISSAGE INFERIEURDE MONTANT CENTRAL	62414A	-	-	-
3	SANGLE EXTERIEURE DE CEINTURE DE SECURITE DE SIEGE AVANT	73220	-	-	-
4	CACHE D'ANCRAGE EXTERIEUR DE CEINTURE ABDOMINALE	73233	-	-	-
5	BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE	62332A	-	-	-
6	PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE	67918A	-	-	-
7	BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE	62312B	-	-	-
8	PLAQUE DE SEUIL DE PORTE AVANT GAUCHE	67914B	-	-	-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi)

-

-

Procédure		N° de référence

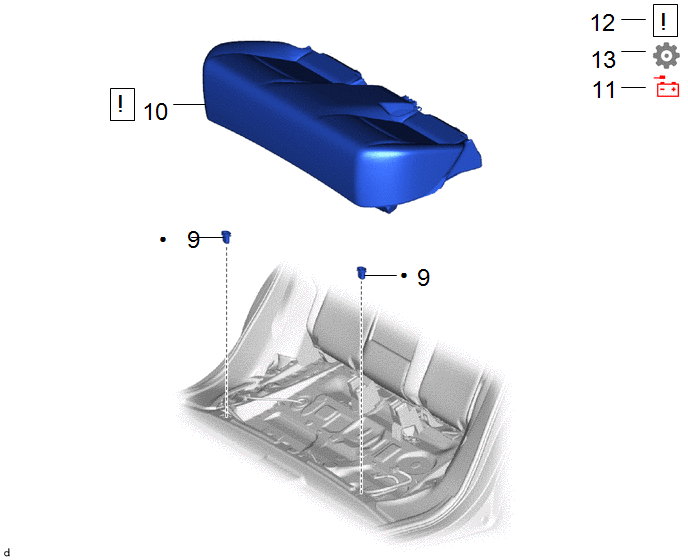

9	CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE	72693	-	-	-
10	ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE	-		-	-
11	BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE	-	-	-	-
12	VERIFIER LE TEMOIN SRS	-		-	-
13	INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE	-	-	-	-

●

Pièce non réutilisable

-

-

PROCÉDURE

1. REPOSER LE CAPTEUR D'AIRBAG LATERAL N° 2

ATTENTION: Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS. Le déploiement d'un airbag, quelle qu'en soit la cause, peut provoquer un accident grave.

*a

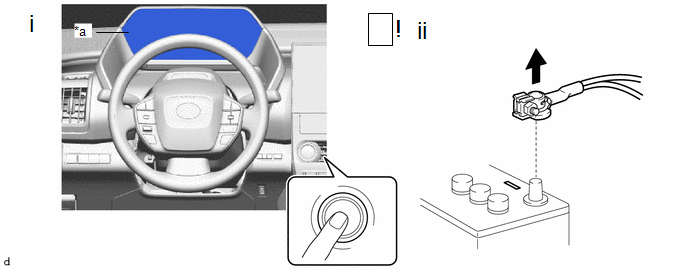

Eclairage éteint

-

-

(1) S'assurer que le contacteur d'allumage est en position OFF.

(2) S'assurer que le câble est débranché de la borne négative (-) de la batterie auxiliaire.

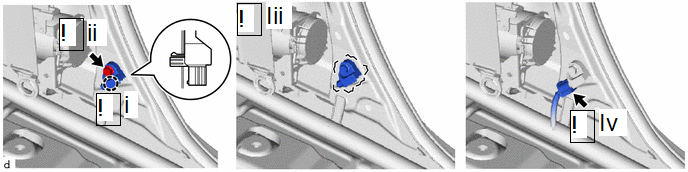

(1) Engager le guide pour maintenir le capteur d'airbag latéral n° 2 en place.

REMARQUE:

Si le capteur d'airbag latéral n° 2 a subi une chute, le remplacer par un élément neuf.

(2) Reposer le boulon.

Torque:

9,0 N·m {92 kgf·cm, 80 in·lbf}

REMARQUE:

• Lors de la repose du capteur d'airbag latéral n° 2, veiller à ce que le câblage SRS ne gêne pas ou ne soit pas pincé entre d'autres pièces.
• Serrer le boulon tout en maintenant le capteur d'airbag latéral n° 2 car le guide de capteur d'airbag latéral n° 1 est fragile.

(3) S'assurer que les pièces de pose du capteur d'airbag latéral n° 2 ne sont pas desserrées.

(4) Brancher le connecteur d'airbag.

REMARQUE:

Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

CONSEIL:

Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.

Cliquer ici

2. REPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL

3. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT

Cliquer ici

4. REPOSER LE CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE

5. REMETTRE LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE

6. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE

7. BRANCHER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE

8. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE

9. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

10. POSER L'ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE

Cliquer ici

11. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

12. VERIFIER LE TEMOIN SRS

Cliquer ici

13. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE

CONSEIL:

En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.

Cliquer ici
