REGLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
|

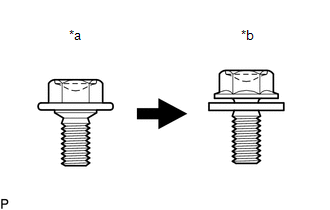

*a |
Boulon de centrage |
|
*b |
Boulon standard |
Cliquer ici
PROCÉDURE
1. VERIFIER LA PORTE DE COFFRE

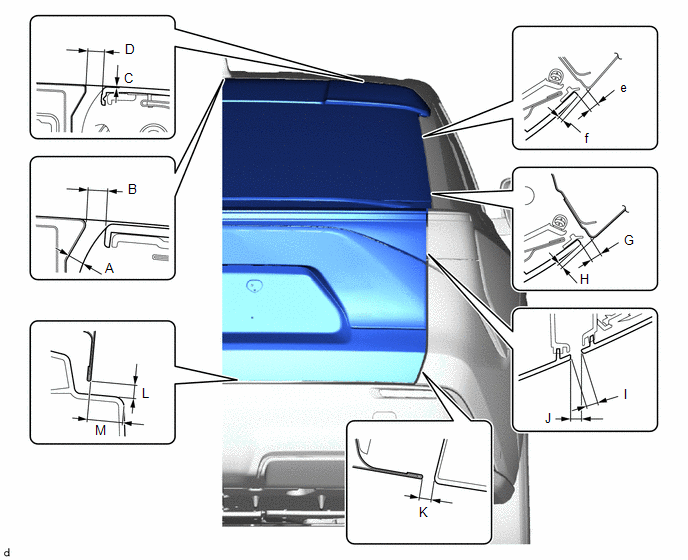

(a) S'assurer que les mesures de jeu des zones "A" à "M" se situent dans les plages standard.
Distance standard: |
Zone | Mesure |
Zone | Mesure |
|---|---|---|---|
|
A | 6,2 mm (0,244 po) |
B | 6,8 à 10,8 mm (0,268 à 0,425 po) |
|
C | -2,7 à 2,7 mm (-0,106 à 0,106 po) |
D | 6,8 à 10,8 mm (0,268 à 0,425 po) |
|
e | 3,5 à 7,5 mm (0,138 à 0,295 po) |
f | 0,1 à 4,1 mm (0,00394 à 0,161 po) |
|
G | 3,5 à 7,5 mm (0,138 à 0,295 po) |
H | 0,1 à 4,1 mm (0,00394 à 0,161 po) |
|
I | 6,0 mm (0,236 po) |
J | 3,7 à 7,7 mm (0,146 à 0,303 po) |
|
K | 3,7 à 7,7 mm (0,146 à 0,303 po) |
L | 4,2 à 9,2 mm (0,165 à 0,362 po) |
|
M | 16,2 à 21,2 mm (0,638 à 0,835 po) |
- | - |
2. DEPOSER L'ENSEMBLE DE PLAQUE DE COFFRE
Cliquer ici
3. DEPOSER LE TAPIS DE SOL DE COMPARTIMENT A BAGAGES
Cliquer ici
4. DEPOSER LA PLAQUE DE FINITION DE PLANCHER ARRIERE
5. REGLER LA PORTE DE COFFRE

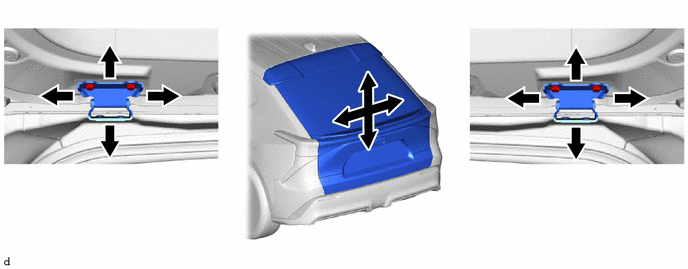

(a) Desserrer les 4 boulons de charnière sur la porte arrière et régler la position de porte arrière.
(b) Serrer les 4 boulons de charnière sur la carrosserie du véhicule après le réglage.
Torque:
19,5 N·m {199 kgf·cm, 14 ft·lbf}

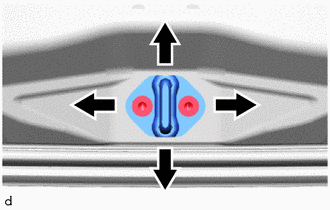

| (c) A l'aide d'une clé à douille "TORX" T40, desserrer légèrement les 2 vis de fixation de la gâche. |
|
(d) A l'aide d'une barre en laiton et d'un marteau, frapper la gâche pour régler sa position.
(e) A l'aide d'une clé à douille "TORX" T40, serrer les 2 vis de fixation de la gâche après le réglage.
Torque:
23 N·m {235 kgf·cm, 17 ft·lbf}
6. REPOSER LA PLAQUE DE FINITION DU PLANCHER ARRIERE
7. REPOSER LE TAPIS DE SOL DE COMPARTIMENT A BAGAGES
8. POSER L'ENSEMBLE DE PLAQUE DE COFFRE
Remontage
