Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de capteur de commande de porte à ouverture mains libres sont indiquées ci-dessous.
Procédure nécessaire après la dépose/la repose/le remplacement de pièces|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| Ensemble de capteur de commande de porte à ouverture mains libres |
Vérifier l'élément de la Data List "Kick Sensor Status" |
Porte de coffre électrique à ouverture mains libres |
|
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE PARE-CHOCS ARRIERE |
- | - |
- | - |
|
2 | ENSEMBLE DE CAPTEUR DE COMMANDE DE PORTE A OUVERTURE MAINS LIBRES |
891B0 | - |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE PARE-CHOCS ARRIERE
Cliquer ici

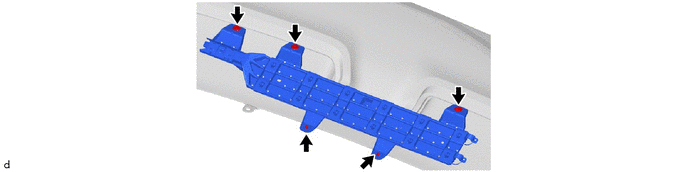

2. DEPOSER L'ENSEMBLE DE CAPTEUR DE COMMANDE D'OUVERTURE MAINS LIBRES DE PORTE
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

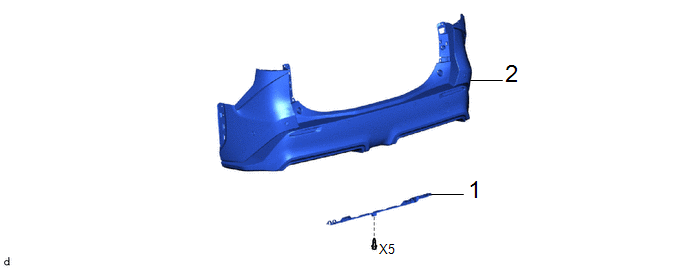

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CAPTEUR DE COMMANDE DE PORTE A OUVERTURE MAINS LIBRES |
891B0 | - |
- | - |
|
2 | ENSEMBLE DE PARE-CHOCS ARRIERE |
- | - |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE CAPTEUR DE COMMANDE D'OUVERTURE MAINS LIBRES DE PORTE
2. REPOSER L'ENSEMBLE DE PARE-CHOCS ARRIERE
Cliquer ici
