Toyota bZ4X - Manuel de réparation (2021-2024): Reglage

REGLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Des boulons de centrage sont utilisés pour reposer les charnières de capot et la serrure de capot. Le capot et la serrure de capot ne peuvent pas être réglés avec les boulons de centrage posés. Remplacer les boulons de centrage par des boulons standard munis d'une rondelle au moment d'effectuer les réglages.

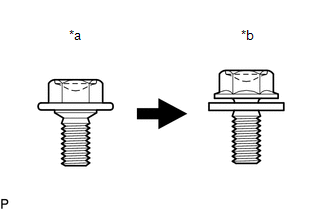

  *a	Boulon de centrage
  *b	Boulon standard

• Le couple prescrit pour les boulons standard est indiqué dans le tableau des boulons standard.

  Cliquer ici

PROCÉDURE

1. VERIFIER LE SOUS-ENSEMBLE DE CAPOT

Cliquer ici

2. REGLER LE SOUS-ENSEMBLE DE CAPOT

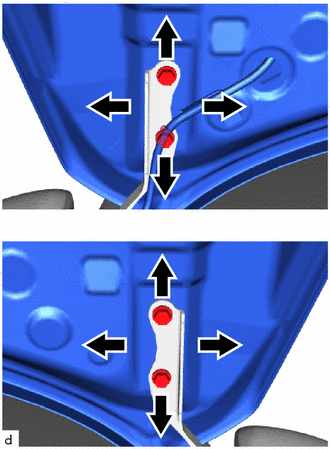

(a) Régler horizontalement et verticalement le sous-ensemble de capot. (1) Desserrer les 4 boulons de charnière du sous-ensemble de capot. (2) Régler le jeu entre le capot et les ailes avant en déplaçant le sous-ensemble de capot. (3) Serrer les 4 boulons de charnière après réglage. Torque: 13 N·m {133 kgf·cm, 10 ft·lbf}

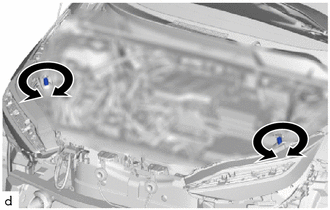

(b) Régler la hauteur de l'extrémité avant du capot à l'aide des coussinets de butée de capot. (1) Régler les 2 coussinets de butée de capot de manière à aligner le capot et les ailes en hauteur. CONSEIL: Soulever ou abaisser l'extrémité avant du capot en faisant tourner les 2 coussinets de butée de capot.

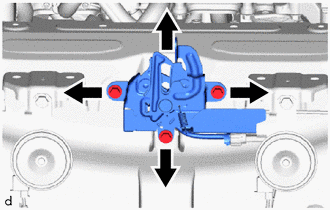

(c) Régler la serrure de capot.

(1) Déplacer vers l'avant et vers le bas, il est possible d'utiliser un outil d'entretien.

(2) Desserrer les 3 boulons.

(3) Régler l'ensemble de verrouillage de capot et serrer les 3 boulons.

Torque:

8,0 N·m {82 kgf·cm, 71s in·lbf}

(4) Vérifier si la gâche peut s'engager librement dans l'ensemble de serrure de capot.

(5) Desserrer les 3 boulons.

(6) Régler l'ensemble de verrouillage de capot et serrer les 3 boulons.

Torque:

8,0 N·m {82 kgf·cm, 71s in·lbf}

(7) Vérifier si la gâche peut s'engager librement dans l'ensemble de serrure de capot.
