REMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

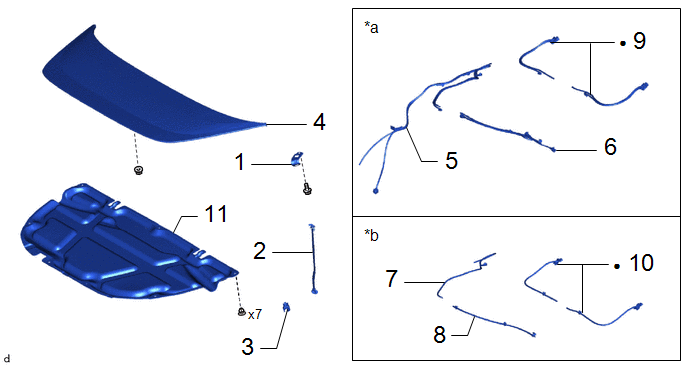

PIECES CONSTITUTIVES (REMONTAGE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SUPPORT DE BEQUILLE DE CAPOT |
53336A | - |
- | - |
|
2 | ENSEMBLE DE SUPPORT DE CAPOT |
53440D | - |
- | - |
|
3 | LOGEMENT DE BEQUILLE DE CAPOT |
53452 | - |
- | - |
|
4 | MOULURE DE CAPOT ARRIERE |
75772D | - |
- | - |
|
5 | BRANCHER L'ENSEMBLE DE DURITE DE LAVE-GLACE |
- | - |
- | - |
|
6 | REPOSER L'ENSEMBLE DE DURITE DE LAVE-GLACE |
- | - |
- | - |
|
7 | BRANCHER L'ENSEMBLE DE DURITE DE LAVE-GLACE |
- | - |
- | - |
|
8 | REPOSER L'ENSEMBLE DE DURITE DE LAVE-GLACE |
- | - |
- | - |
|
9 | REPOSER L'ENSEMBLE DE DURITE ET DE GICLEUR DE LAVE-GLACE AVANT |
85380 | - |
- | - |
|
10 | SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE |
85035 | - |
- | - |
|
11 | ISOLANT DE CAPOT |
53341B | - |
- | - |
|
*a | Avec chauffage |
*b | Sans chauffage |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. REPOSER LE SUPPORT DE BEQUILLE DE CAPOT
2. REPOSER L'ENSEMBLE DE SUPPORT DE CAPOT
3. POSER LE LOGEMENT DE BEQUILLE DE CAPOT
4. REPOSER LA MOULURE DE CAPOT ARRIERE
5. BRANCHER L'ENSEMBLE DE DURITE DE LAVE-GLACE (avec chauffage)
6. REPOSER L'ENSEMBLE DE DURITE DE LAVE-GLACE (avec chauffage)
7. BRANCHER L'ENSEMBLE DE DURITE DE LAVE-GLACE (sans chauffage)
8. REPOSER L'ENSEMBLE DE DURITE DE LAVE-GLACE (sans chauffage)
9. REPOSER L'ENSEMBLE DE DURITE ET DE GICLEUR DE LAVE-GLACE AVANT (avec chauffage)
10. REPOSER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE (sans chauffage)
11. REPOSER L'ISOLANT DE CAPOT
