Toyota bZ4X - Manuel de réparation (2021-2024): Remontage

Toyota bZ4X - Manuel de réparation (2021-2024) / Extérieur du véhicule / Porte / Hayon / Porte De Coffre / Remontage

REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

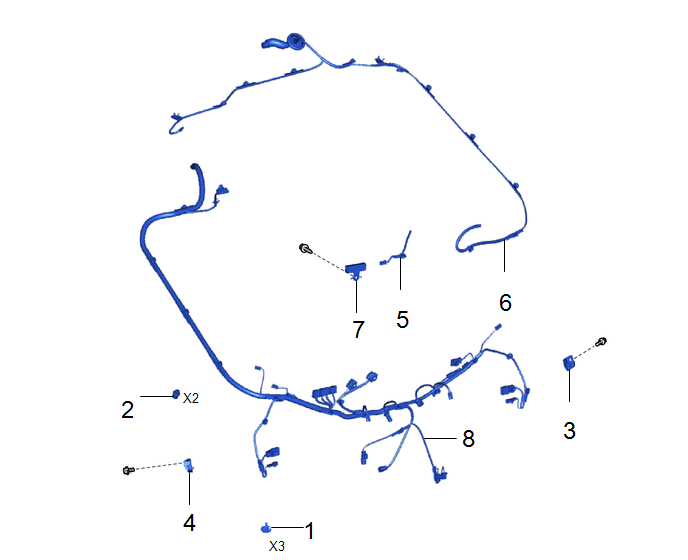

PIECES CONSTITUTIVES (REMONTAGE)

Procédure

N° de référence

1

JOINT PARE-POUSSIERE DE PORTE AVANT

67837B

-

-

-

2

COUSSINET DE BUTEE DE PORTE DE COFFRE SUPERIEUR

69477

-

-

-

3

BUTEE INFERIEURE DROITE DE PORTE DE COFFRE

67281B

-

-

-

4

BUTEE INFERIEURE GAUCHE DE PORTE DE COFFRE

67282F

-

-

-

5

SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 4

86101Q

-

-

-

6

SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3

86101D

-

-

-

7

ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 1

86300B

-

-

-

8

CABLE DE PORTE DE COFFRE N° 1

82184

-

-

-

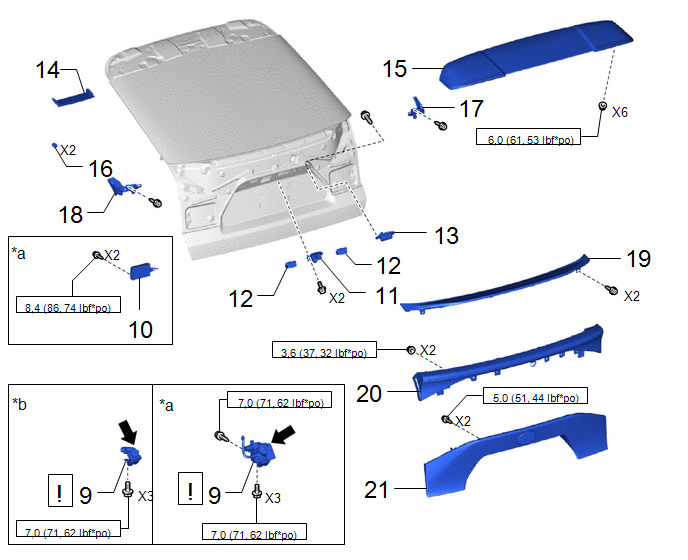

Procédure

N° de référence

9

ENSEMBLE DE SERRURE DE PORTE DE COFFRE AVEC CONTACTEUR D'ECLAIRAGE D'ACCUEIL

69350P

-

-

10

ECU DE PORTE DU RESEAU MULTIPLEX

89222A

-

-

-

11

ENSEMBLE DE CAMERA DE TELEVISION ARRIERE

86790D

-

-

-

12

SOUS-ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION

81204A

-

-

-

13

ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COFFRE

84840G

-

-

-

14

CACHE DE FEU STOP SURELEVE

81977

-

-

-

1,5

SOUS-ENSEMBLE DE SPOILER ARRIERE

76085

-

-

-

16

BOUCHON D'ORIFICE

-

-

-

-

17

GARNISSAGE EXTERIEUR SUPERIEUR DROIT DE PORTE DE COFFRE

76813

-

-

-

18

GARNISSAGE EXTERIEUR SUPERIEUR GAUCHE DE PORTE DE COFFRE

76814

-

-

-

19

GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES N° 2

76812B

-

-

-

20

ENSEMBLE DE FEU ARRIERE

-

-

-

-

21

SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE

76801

-

-

-

*a

Avec porte de coffre électrique

*b

Sans porte de coffre électrique

N*m (kgf*cm, lbf*pi): couple prescrit

●

Pièce non réutilisable

Graisse MP

-

-

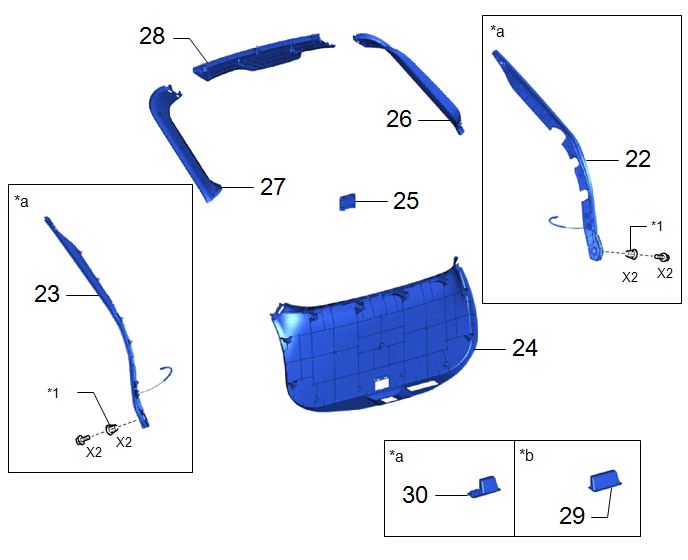

Procédure

N° de référence

22

ENSEMBLE DE CAPTEUR DROIT DE PORTE DE COFFRE ELECTRIQUE

84270G

-

-

-

23

ENSEMBLE DE CAPTEUR GAUCHE DE PORTE DE COFFRE ELECTRIQUE

84280D

-

-

-

24

ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE

67750

-

-

-

25

CACHE D'ORIFICE DE VISITE DE PORTE DE COFFRE N° 2

67766

-

-

-

26

GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE

67937B

-

-

-

27

GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE

67938A

-

-

-

28

GARNISSAGE CENTRAL DE PORTE DE COFFRE

67939B

-

-

-

29

DEPOSER LA POIGNEE DE FERMETURE DE PORTE

74811D

-

-

-

30

DEPOSER LA POIGNEE DE FERMETURE DE PORTE

74811D

-

-

-

*a

Avec porte de coffre électrique

*b

Sans porte de coffre électrique

*1

OEILLET

-

-

●

Pièce non réutilisable

-

-

PROCÉDURE

1. REPOSER LE JOINT PARE-POUSSIERE DE PORTE

2. REPOSER LE COUSSINET DE BUTEE DE PORTE DE COFFRE SUPERIEUR

3. REPOSER LA BUTEE INFERIEURE DROITE DE PORTE DE COFFRE

4. REPOSER LA BUTEE INFERIEURE GAUCHE DE PORTE DE COFFRE

5. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 4

6. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3

7. REPOSER L'ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 1

8. REPOSER LE CABLE DE PORTE DE COFFRE N° 1

9. REPOSER L'ENSEMBLE DE SERRURE DE PORTE DE COFFRE AVEC CONTACTEUR D'ECLAIRAGE D'ACCUEIL

Cliquer ici

10. REPOSER L'ECU DE PORTE DE RESEAU MULTIPLEX (avec porte de coffre électrique)

11. REPOSER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE

12. REPOSER LE SOUS-ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION

13. REPOSER L'ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COFFRE

14. REPOSER LE COUVERCLE DE FEU STOP SURELEVE

15. REPOSER LE SOUS-ENSEMBLE DE SPOILER ARRIERE

Cliquer ici

16. REPOSER LE BOUCHON D'ORIFICE

17. REPOSER LE GARNISSAGE EXTERIEUR SUPERIEUR DE PORTE DE COFFRE DROIT

18. REPOSER LE GARNISSAGE EXTERIEUR SUPERIEUR DE PORTE DE COFFRE GAUCHE

19. REPOSER LE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES N° 2

20. REPOSER L'ENSEMBLE DE FEU ARRIERE

Cliquer ici

21. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE

Cliquer ici

22. REPOSER L'ENSEMBLE DE CAPTEUR DROIT DE PORTE DE COFFRE ELECTRIQUE (avec porte de coffre électrique)

23. REPOSER L'ENSEMBLE DE CAPTEUR DE PORTE DE COFFRE ELECTRIQUE GAUCHE (avec porte de coffre électrique)

24. REPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE

25. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE DE COFFRE N° 2

26. REPOSER LE GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE

27. REPOSER LE GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE

28. REPOSER LE GARNISSAGE CENTRAL DE PORTE DE COFFRE

29. REPOSER LE CACHE DE FINITION DE PORTE DE COFFRE GAUCHE (sans porte de coffre électrique)

30. REPOSER LA POIGNEE DE FERMETURE DE PORTE (avec porte de coffre électrique)
