POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|

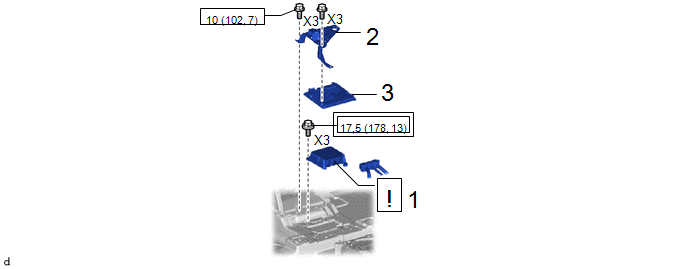

1 | ENSEMBLE D'ECU D'AIRBAG |
89170A |
|
- | - |
2 | SUPPORT DE FIXATION DE BOITIER DE CONSOLE N° 1 |
58995A | - |
- | - |
3 | ORDINATEUR D'AIDE AU STATIONNEMENT |
86792C | - |
- | - |
![]() |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
![]() |
N*m (kgf*cm, lbf*pi): couple prescrit |
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|

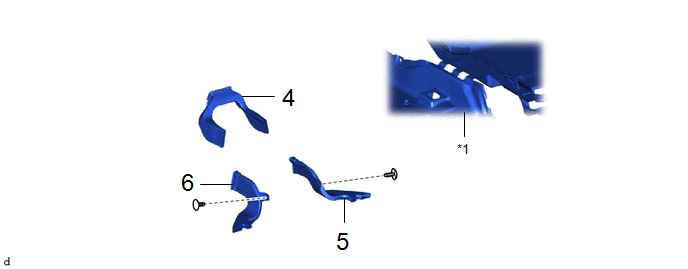

4 | CONDUITE D'AIR ARRIERE N° 1 |
87212 | - |
- | - |
5 | CONDUITE D'AIR ARRIERE N° 2 |
87212F | - |
- | - |
6 | CONDUITE D'AIR ARRIERE N° 3 |
87212G | - |
- | - |
*1 | ENSEMBLE DE MOQUETTE AVANT |
- | - |
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|

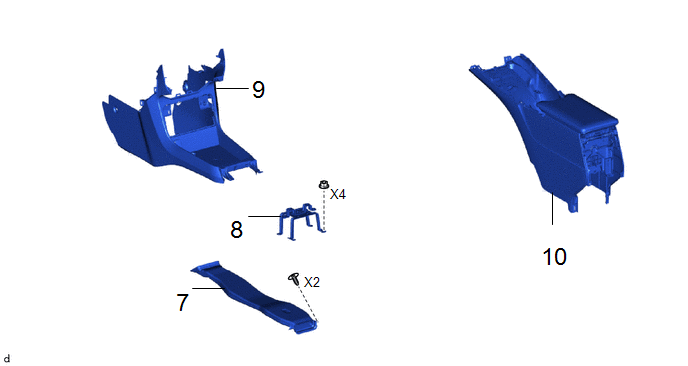

7 | CONDUITE DE BOITIER DE CONSOLE N° 1 |
58861B | - |
- | - |
8 | SUPPORT DE CONSOLE |
- | - |
- | - |
9 | ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE |
- | - |
- | - |
10 | BOITIER DE CONSOLE AVANT |
- | - |
- | - |
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|

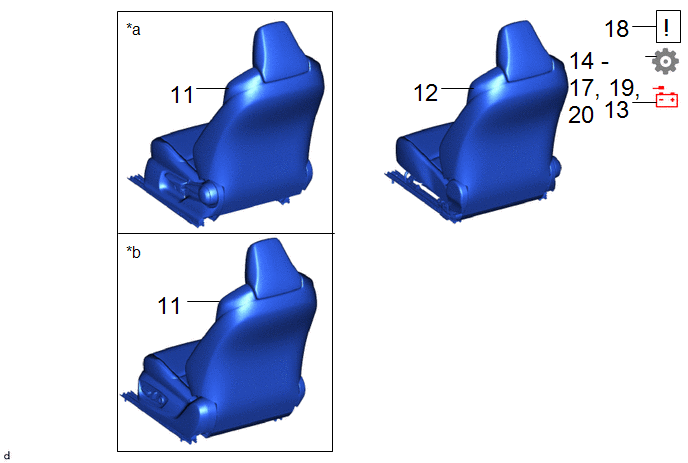

11 | ENSEMBLE DE SIEGE AVANT GAUCHE |
- | - |
- | - |
12 | ENSEMBLE DE SIEGE AVANT DROIT |
- | - |
- | - |
13 | CABLE VERS LA BORNE NEGATIVE DE BATTERIE AUXILIAIRE |
- | - |
- | - |
14 | ECRIRE LE VIN/NUMERO D'IDENTIFICATION DU VEHICULE |
- | - |
- |
|
1,5 | CONFIGURATION DE L'ECU |
- | - |
- |
|
16 | MISE A JOUR DE LA CLE DE SECURITE DE L'ECU |
- | - |
- |
|
17 | INFORMATIONS SUR LES CARACTERISTIQUES DE COMMUTATION |
- | - |
- |
|
18 | VERIFIER LE TEMOIN SRS |
- |
|
- | - |
19 | INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE |
- | - |
- |
|
20 | INITIALISATION DU SYSTEME |
- | - |
- |
|
*a | Pour siège à réglage manuel |
*b | Pour siège à réglage électrique |
PROCÉDURE
1. REPOSER L'ENSEMBLE D'ECU D'AIRBAG
![]() |
ATTENTION:
|
*a | Eclairage éteint |
- | - |

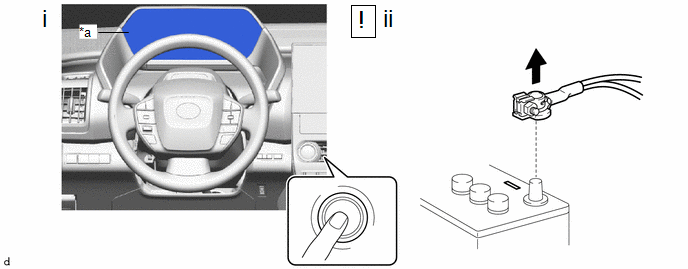

(1) S'assurer que le contacteur d'allumage est en position OFF.

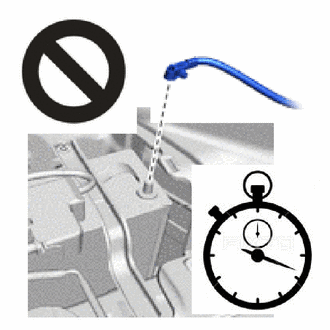

(2) S'assurer que le câble est débranché de la borne négative (-) de la batterie auxiliaire.
![]() |
Enfoncer | - |
- |

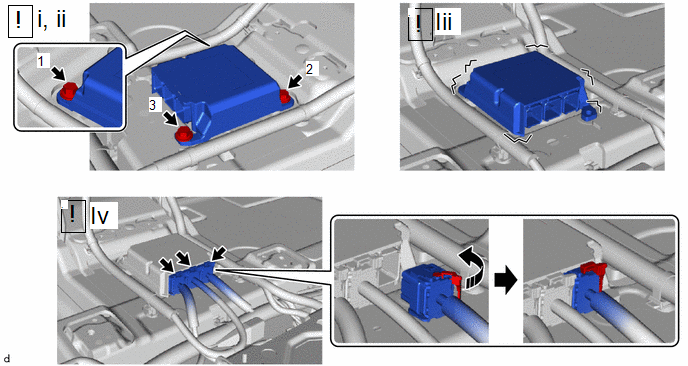

(1) Reposer provisoirement l'ensemble d'ECU d'airbag avec un boulon.
(2) Serrer complètement les 3 boulons de l'ensemble d'ECU d'airbag dans l'ordre indiqué sur le schéma.
Torque:
17,5 N·m {178 kgf·cm, 13 ft·lbf}
REMARQUE:
(3) S'assurer de l'absence de jeu dans les pièces de pose de l'ensemble d'ECU d'airbag.
(4) Brancher les 3 connecteurs et enfoncer le levier de verrouillage pour verrouiller le connecteur.
REMARQUE:
Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.
2. REPOSER LE SUPPORT DE FIXATION DE BOITIER DE CONSOLE N° 1
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
3. REPOSER L'ECU D'AIDE AU STATIONNEMENT
4. REPOSER LA CONDUITE D'AIR ARRIERE N° 1
5. BRANCHER LA CONDUITE D'AIR ARRIERE N° 2
6. BRANCHER LA CONDUITE D'AIR ARRIERE N° 3
7. REPOSER LA CONDUITE DE BOITIER DE CONSOLE N° 1
8. REPOSER LE SUPPORT DE CONSOLE
9. REPOSER L'ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE
Cliquer ici
10. REPOSER LE BOITIER DE CONSOLE AVANT
Cliquer ici
11. REPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE
Cliquer ici
Cliquer ici
12. REPOSER L'ENSEMBLE DE SIEGE AVANT DROIT
Procéder de la même manière que pour le côté gauche.
Cliquer ici
13. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
Cliquer ici
14. ECRIRE LE VIN/NUMERO D'IDENTIFICATION DU VEHICULE
Cliquer ici
15. CONFIGURATION DE L'ECU
Cliquer ici
16. MISE A JOUR DE LA CLE DE SECURITE DE L'ECU
Cliquer ici
17. INFORMATIONS SUR LES CARACTERISTIQUES DE COMMUTATION
Cliquer ici
18. VERIFIER LE TEMOIN SRS
![]() |
Cliquer ici |
19. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici
20. PROCEDER A L'INITIALISATION DU SYSTEME
Cliquer ici
