POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
CONSEIL:

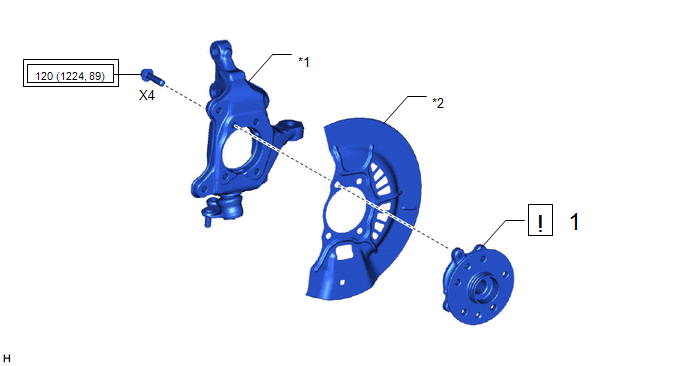

Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
1 | SOUS-ENSEMBLE DE MOYEU D'ESSIEU AVANT |
43502C |
|
- | - |
*1 | PORTE-FUSEE DE DIRECTION |
*2 | PARE-POUSSIERE DE FREIN A DISQUE AVANT |
![]() |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
- | - |

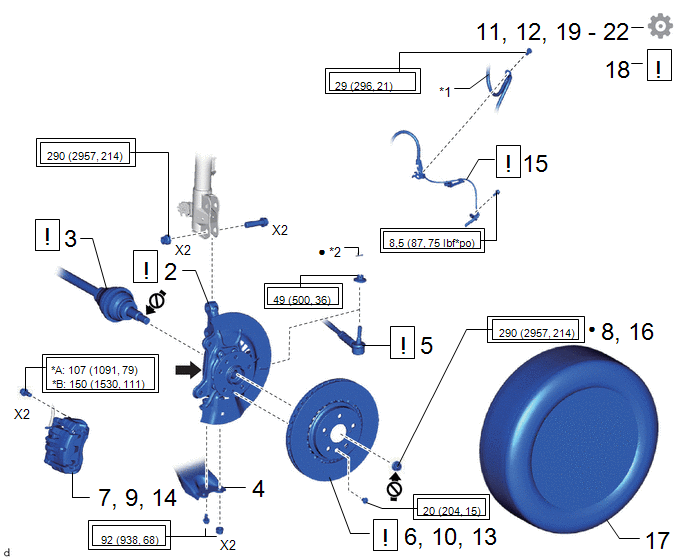

Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
2 | ENSEMBLE D'ESSIEU AVANT |
- |
|
- | - |
3 | ENSEMBLE D'ARBRE DE ROUE AVANT |
43420 |
|
- | - |
4 | SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1 |
48069 | - |
- | - |
5 | ENSEMBLE DE BARRE D'ACCOUPLEMENT |
45470 |
|
- | - |
6 | REPOSER LE DISQUE AVANT |
43512 |
|
- | - |
7 | REPOSER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE AVANT |
- | - |
- | - |
8 | REPOSER L'ECROU D'ARBRE D'ESSIEU AVANT |
43502H |
|
- | - |
9 | DETACHER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE AVANT |
- | - |
- | - |
10 | DEPOSER LE DISQUE AVANT |
43512 |
|
- | - |
11 | VERIFIER LE SERRAGE DU ROULEMENT DE MOYEU D'ESSIEU AVANT |
- | - |
- |
|
12 | VERIFIER L'OVALISATION DU MOYEU D'ESSIEU AVANT |
- | - |
- |
|
13 | REPOSER LE DISQUE AVANT |
43512 |
|
- | - |
14 | REPOSER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE AVANT |
- | - |
- | - |
1,5 | CAPTEUR DE VITESSE AVANT |
89543 |
|
- | - |
16 | MATER L'ECROU D'ARBRE D'ESSIEU AVANT |
43502H |
|
- | - |
17 | ROUE AVANT |
- | - |
- | - |
18 | BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- |
|
- | - |
19 | VERIFIER ET REGLER L'ALIGNEMENT DES ROUES AVANT |
- | - |
- |
|
20 | VERIFIER LE SIGNAL DU CAPTEUR DE VITESSE |
- | - |
- |
|
21 | INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE |
- | - |
- |
|
22 | EFFECTUER L'INITIALISATION |
- | - |
- |
|
*1 | FLEXIBLE AVANT |
*2 | GOUPILLE FENDUE |
*a | Pour 2WD |
*b | Pour AWD |
![]() |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
![]() |
Graisse pour carrosserie Toyota W |
![]() |
Ne pas appliquer de lubrifiant sur les pièces filetées |
PROCÉDURE

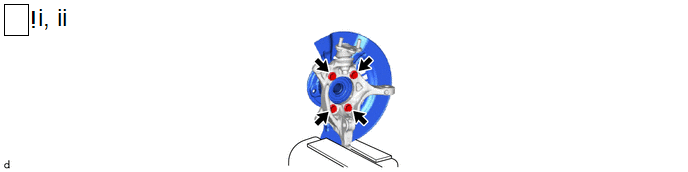

1. REPOSER LE SOUS-ENSEMBLE DE MOYEU D'ESSIEU AVANT
(1) Serrer le porte-fusée de direction entre les plaques d'aluminium d'un étau.
REMARQUE:
Ne pas serrer l'étau excessivement.
(2) Reposer le sous-ensemble de moyeu d'essieu avant et le pare-poussière de frein à disque avant sur le porte-fusée de direction à l'aide des 4 boulons.
Torque:
120 N·m {1224 kgf·cm, 89 ft·lbf}
REMARQUE:
2. REPOSER L'ENSEMBLE D'ESSIEU AVANT

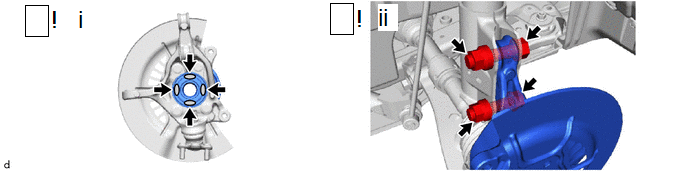

(1) Appliquer 0,1 à 0,3 g (0,00353 à 0,0105 oz.) de graisse pour carrosserie Toyota W sur chacune des 4 zones indiquées sur le schéma.
(2) Reposer l'ensemble d'essieu avant sur l'ensemble d'amortisseur avant avec les 2 boulons et les 2 écrous.
Torque:
290 N·m {2957 kgf·cm, 214 ft·lbf}
REMARQUE:
CONSEIL:
Les boulons peuvent être posés dans les deux sens. Cependant, s'assurer qu'ils sont tous les deux posés dans le même sens.

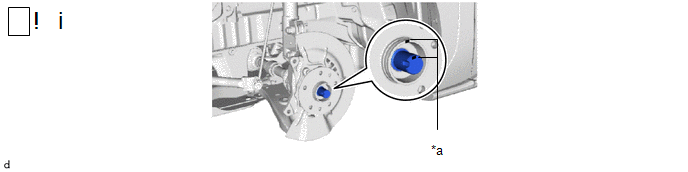

3. REPOSER L'ENSEMBLE D'ARBRE DE ROUE AVANT
*a | Repère d'alignement |
- | - |
(1) Aligner les repères d'alignement sur l'ensemble d'arbre de roue avant et le sous-ensemble de moyeu d'essieu avant, puis connecter l'ensemble d'arbre de roue avant sur l'ensemble d'essieu avant.
REMARQUE:
4. CONNECTER LE SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1
Torque:
92 N·m {938 kgf·cm, 68 ft·lbf}

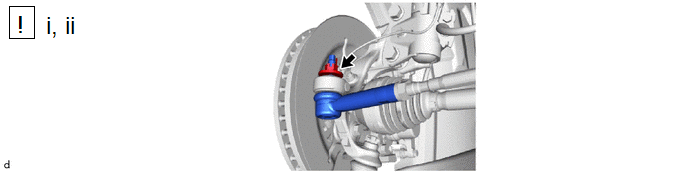

5. CONNECTER L'ENSEMBLE DE BARRE D'ACCOUPLEMENT
(1) Brancher l'ensemble de barre d'accouplement sur le porte-fusée de direction avec l'écrou.
Torque:
49 N·m {500 kgf·cm, 36 ft·lbf}
(2) Poser une goupille fendue neuve.
REMARQUE:
Si les orifices de la goupille fendue ne sont pas alignés, continuer à serrer l'écrou jusqu'à un maximum de 60°.
6. REPOSER LE DISQUE AVANT
![]() |
|
7. REPOSER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE AVANT
Cliquer ici

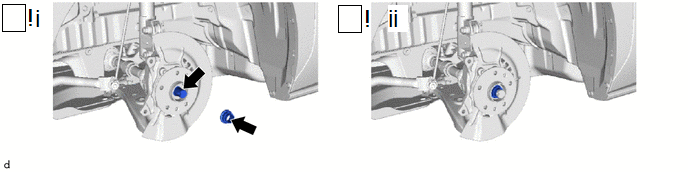

8. REPOSER L'ECROU D'ARBRE D'ESSIEU AVANT
(1) Nettoyer les parties filetées de l'ensemble d'arbre de roue avant et d'un écrou d'arbre d'essieu avant neuf à l'aide d'un solvant sans résidus.
REMARQUE:
(2) A l'aide d'une clé à douille longue de 30 mm, tout en actionnant les freins, poser provisoirement un écrou de moyeu d'essieu avant neuf.
Torque:
290 N·m {2957 kgf·cm, 214 ft·lbf}
REMARQUE:
9. DETACHER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE AVANT
Cliquer ici
10. DEPOSER LE DISQUE AVANT
![]() |
|
11. VERIFIER LE SERRAGE DU ROULEMENT DE MOYEU D'ESSIEU AVANT
Cliquer ici
12. VERIFIER L'OVALISATION DU MOYEU D'ESSIEU AVANT
Cliquer ici
13. REPOSER LE DISQUE AVANT
![]() |
|
14. REPOSER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE AVANT
Cliquer ici

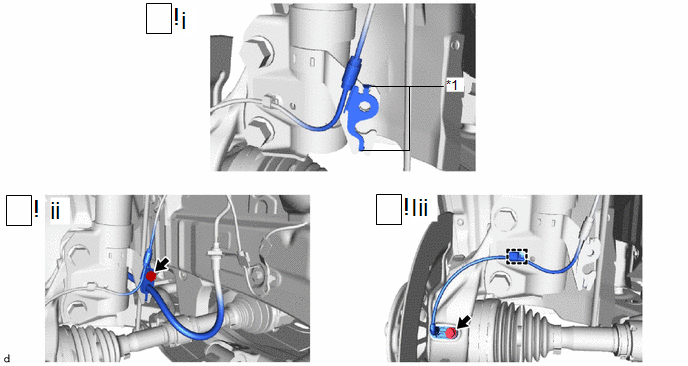

15. REPOSER LE CAPTEUR DE VITESSE AVANT
*1 | Crochet |
- | - |
(1) Engager les 2 crochets pour reposer le support d'attache de capteur de vitesse avant.
REMARQUE:
Ne pas tordre le capteur de vitesse avant lors de sa repose.
(2) Reposer le capteur de vitesse avant et le flexible avant sur l'ensemble d'amortisseur avant à l'aide du boulon.
Torque:
29 N·m {296 kgf·cm, 21 ft·lbf}
REMARQUE:
Ne pas tordre le flexible avant lors de sa repose.
(3) Reposer le capteur de vitesse avant sur le porte-fusée de direction avec le boulon et l'attache.
Torque:
8,5 N·m {87 kgf·cm, 75 in·lbf}
REMARQUE:

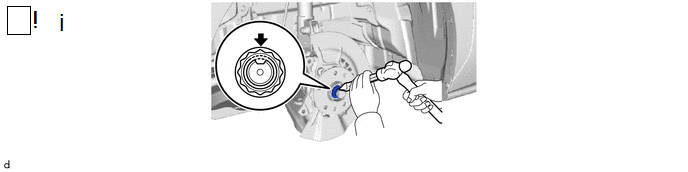

16. MATER L'ECROU D'ARBRE D'ESSIEU AVANT
(1) A l'aide d'un burin et d'un marteau, mater l'écrou d'arbre d'essieu avant.
17. REPOSER LA ROUE AVANT
Cliquer ici
18. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
![]() |
|
19. VERIFIER ET REGLER L'ALIGNEMENT DES ROUES AVANT
Cliquer ici
20. VERIFIER LE SIGNAL DU CAPTEUR DE VITESSE
Cliquer ici
21. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici
22. EFFECTUER L'INITIALISATION
Avance du stationnement (avec stationnement avancé) |
|
Système de moniteur de vision panoramique |
|
Système d'éclairage (EXT) |
|
