POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

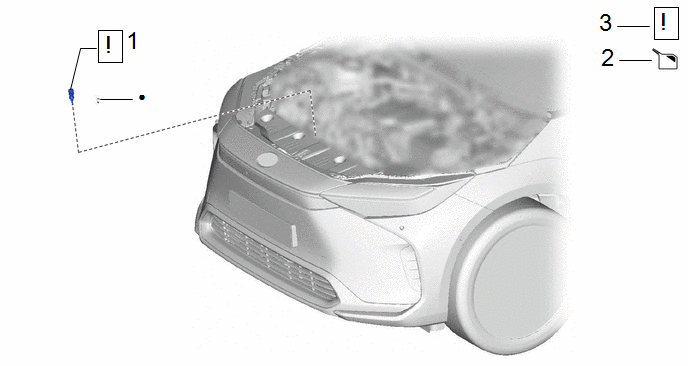

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT N° 3 |
89422T |
|
- | - |
|
2 | AJOUTER DU LIQUIDE DE REFROIDISSEMENT (pour inverseur) |
- | - |
|
- |
| 3 |
RECHERCHER UNE FUITE EVENTUELLE DE LIQUIDE DE REFROIDISSEMENT |
- |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. REPOSER LE CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT N° 3
|
|
CONSEIL: Effectuer la procédure "Vérification après réparation" après avoir remplacé le capteur de température du liquide de refroidissement n° 3. Cliquer ici |

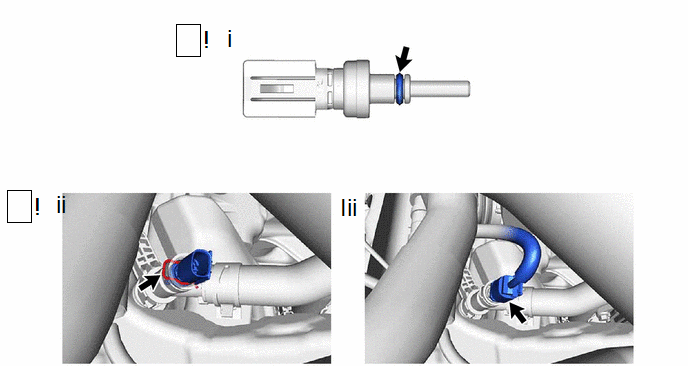

(1) Appliquer une fine couche de liquide de refroidissement sur le joint torique du capteur de température du liquide de refroidissement n° 3.
(2) Reposer le capteur de température du liquide de refroidissement n° 3 sur l'ensemble de durite de dérivation d'eau EV à l'aide d'une agrafe neuve.
REMARQUE:
(3) Brancher le connecteur du capteur de température du liquide de refroidissement n° 3.
2. AJOUTER DU LIQUIDE DE REFROIDISSEMENT (pour inverseur)
Cliquer ici
.gif)
3. RECHERCHER D'EVENTUELLES FUITES DE LIQUIDE DE REFROIDISSEMENT (pour l'inverseur)
Cliquer ici
