POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

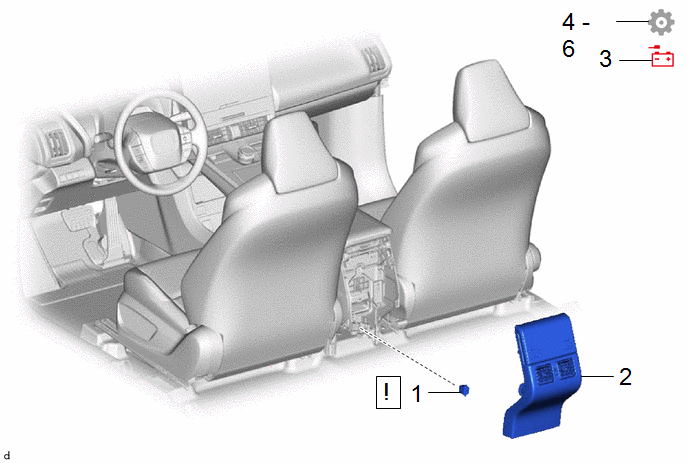

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SERVICE PLUG (PRISE DE SERVICE) |
G3834 |
|
- | - |
|
2 | SOUS-ENSEMBLE DE PANNEAU D'EXTREMITE ARRIERE DE CONSOLE |
- | - |
- | - |
|
3 | BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- | - |
- | - |
|
4 | EFFECTUER "HIGH VOLTAGE FUSE ACCUMULATED LOAD HISTORY RESET" |
- | - |
- |
|
|
5 | INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE |
- | - |
- |
|
|
6 | EFFECTUER L'INITIALISATION |
- | - |
- |
|
PROCÉDURE
1. REPOSER LE SERVICE PLUG (PRISE DE SERVICE)
|
|
ATTENTION: Porter des gants isolants. REMARQUE: Avant de reposer le service plug (prise de service), s'assurer qu'il ne reste aucune pièce ni outil et que les bornes et les connecteurs haute tension sont correctement branchés. |

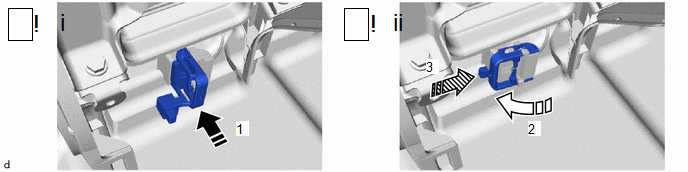

(1) Tout en portant des gants isolants, reposer provisoirement le service plug (prise de service) comme indiqué par la flèche (1) sur le schéma.
(2) Faire tourner la poignée "service plug" (prise de service) de 90° vers l'ensemble de batterie de traction et la faire coulisser dans le sens indiqué par la flèche (3) sur le schéma jusqu'à ce qu'un déclic se fasse entendre, puis reposer la service plug (prise de service).
2. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'EXTREMITE ARRIERE DE CONSOLE
Cliquer ici
.gif)
3. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
Cliquer ici
4. EFFECTUER "HIGH VOLTAGE FUSE ACCUMULATED LOAD HISTORY RESET"
Cliquer ici
5. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici
6. EFFECTUER L'INITIALISATION
Cliquer ici
