DESCRIPTION
Ce DTC est enregistré lorsque l'ensemble d'amplificateur de l'élément stéréo détecte une coupure dans le circuit du haut-parleur du caisson de graves en alimentant la ligne du haut-parleur.
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
|---|---|---|---|
|
B1ADF71 |
Actionneur de câble de haut-parleur du caisson de graves bloqué |
Une coupure dans le circuit du haut-parleur du caisson de graves est détectée. (logique de détection à 1 cycle(s)) |
|

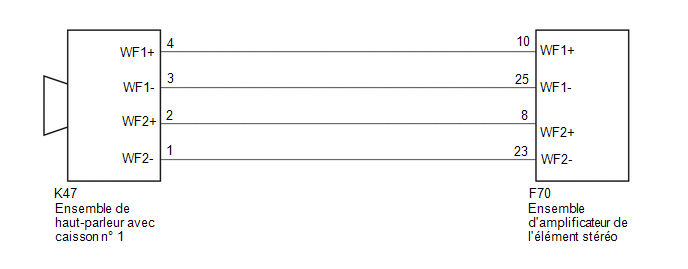

SCHEMA DE CABLAGE
PROCÉDURE
|
1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO - ENSEMBLE DE HAUT-PARLEUR N° 1 AVEC CAISSON) |
(a) Débrancher le connecteur F70 de l'ensemble d'amplificateur de l'élément stéréo.
(b) Débrancher le connecteur K47 de l'ensemble de haut-parleur n° 1 avec caisson.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(F70,K47) Cliquer sur Location & Routing(F70,K47) Cliquer sur Connector(F70) Cliquer sur Connector(F70) Cliquer sur Connector(K47) Cliquer sur Connector(K47)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
F70-10 (WF1+) - K47-4 (WF1+) |
Toujours |
En dessous de 1 Ω |
|
F70-25 (WF1-) - K47-3 (WF1-) |
Toujours |
En dessous de 1 Ω |
|
F70-8 (WF2+) - K47-2 (WF2+) |
Toujours |
En dessous de 1 Ω |
|
F70-23 (WF2-) - K47-1 (WF2-) |
Toujours |
En dessous de 1 Ω |
| NON OK | .gif) |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
2. |
VERIFIER L'ENSEMBLE DE HAUT-PARLEUR N° 1 AVEC CAISSON |
Cliquer ici .gif)
| NON OK | |
REMPLACER L'ENSEMBLE DE HAUT-PARLEUR N° 1 AVEC CAISSON |
|
|
3. |
VERIFIER LE DTC |
(a) Supprimer les DTC.
Body Electrical / Navigation System / Clear DTCs.
(b) En fonction de l'affichage du GTS, effectuer une vérification de l'activation de circuit de haut-parleur.
Cliquer ici
Body Electrical>Navigation System>Utility
|
Affichage du tester |
|---|
|
Speaker Line Electricity Check |
(c) Vérifier les DTC et passer au point suivant.
Body Electrical>Navigation System>Trouble Codes
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
Les DTC ne sont pas émis |
A |
|
Le DTC B1ADF71 est émis |
B |
| A | |
FIN (L'ENSEMBLE DE HAUT-PARLEUR AVEC CAISSON N° 1 EST DEFECTUEUX) |
| B | |
REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO |
