POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

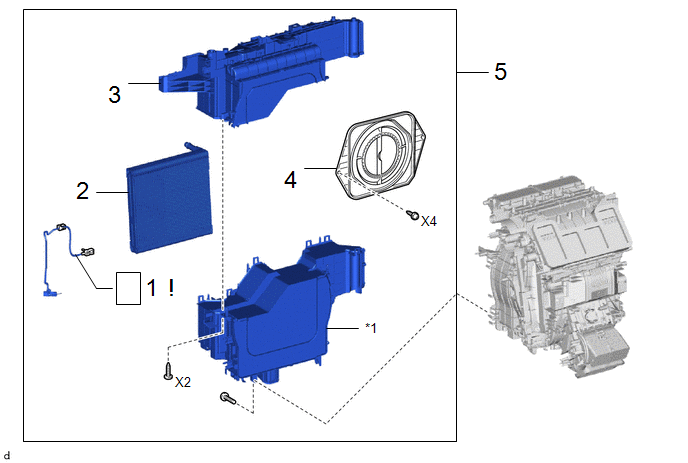

PIECES CONSTITUTIVES (REPOSE)
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
1 | THERMISTANCE DE REFROIDISSEUR N° 1 |
88625 |
|
- | - |
2 | SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1 |
88501 | - |
- | - |
3 | BOITIER SUPERIEUR D'EVAPORATEUR |
- | - |
- | - |
4 | CARENAGE DE VENTILATEUR |
- | - |
- | - |
5 | ENSEMBLE DE BOITIER D'EVAPORATEUR |
- | - |
- | - |
*1 | BOITIER INFERIEUR D'EVAPORATEUR |
- | - |

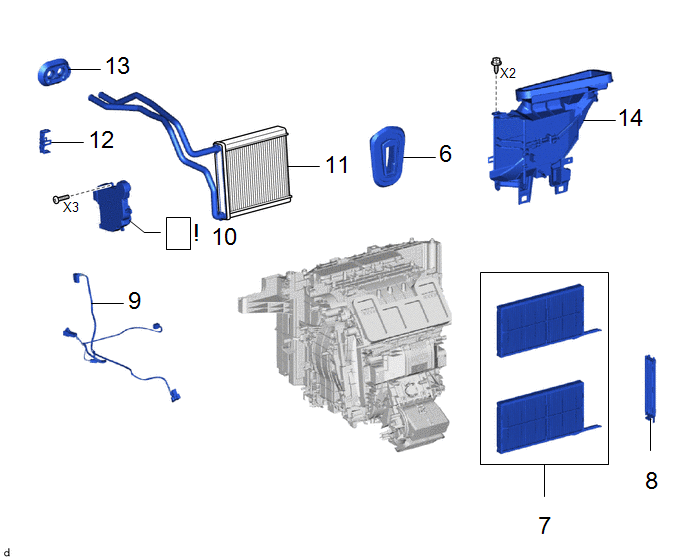

Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
6 | OEILLET DE TUYAU DE REFROIDISSEUR |
88897K | - |
- | - |
7 | BOITIER DE FILTRE A AIR AVEC FILTRE DE PURIFICATION D'AIR |
- | - |
- | - |
8 | PLAQUE DE COUVERCLE DE FILTRE A AIR |
88899M | - |
- | - |
9 | ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION |
82210K | - |
- | - |
10 | SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE RADIATEUR DE CLIMATISATION N° 1 |
87050C |
|
- | - |
11 | SOUS-ENSEMBLE DE BLOC DE CHAUFFE |
87107A | - |
- | - |
12 | ATTACHE DE CHAUFFAGE |
87124B | - |
- | - |
13 | OEILLET DE TUYAU DE CHAUFFAGE |
88897M | - |
- | - |
14 | SOUS-ENSEMBLE DE CONDUITE D'AIR N° 1 |
87201 | - |
- | - |
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|

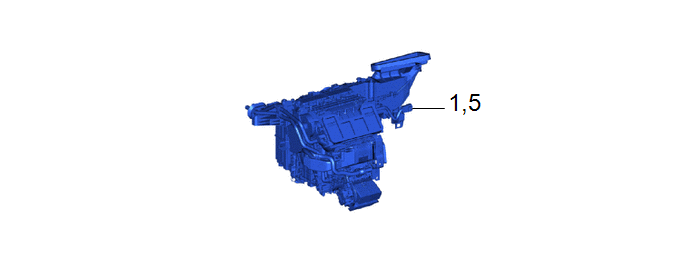

1,5 | ENSEMBLE DE BLOC DE CLIMATISATION |
- | - |
- | - |
PROCÉDURE
1. REPOSER LA THERMISTANCE DE REFROIDISSEUR N° 1
*a | Partie sécurisée |
*b | Partie sensible |

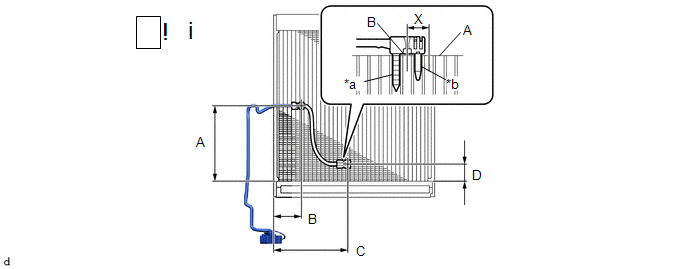

(1) Reposer la thermistance de refroidisseur n° 1 comme indiqué sur le schéma.
Position de pose:
Pièce | Longueur |
Pièce | Longueur |
---|---|---|---|
A | 111 à 121 mm (4,37 à 4,76 po) |
B | 34,3 mm (1,35 po) |
C | 114,7 mm (4,52 po) |
D | 20 à 30 mm (0,787 à 1,18 po) |
REMARQUE:
2. REPOSER LE SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1
3. REPOSER LE BOITIER SUPERIEUR D'EVAPORATEUR
4. REPOSER LE CARENAGE DE VENTILATEUR
5. REPOSER L'ENSEMBLE DE BOITIER D'EVAPORATEUR
6. REPOSER L'OEILLET DE TUYAU DE REFROIDISSEUR
7. REPOSER LE BOITIER DE FILTRE A AIR AVEC FILTRE DE PURIFICATION D'AIR
8. REPOSER LA PLAQUE DE COUVERCLE DE FILTRE A AIR
9. REPOSER L'ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION
10. REPOSER LE SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE RADIATEUR DE CLIMATISATION N° 1
![]() |
Cliquer ici |
11. REPOSER LE SOUS-ENSEMBLE DE BLOC DE CHAUFFE
12. REPOSER L'ATTACHE DE CHAUFFAGE
13. REPOSER L'OEILLET DE TUYAU DE CHAUFFAGE
14. REPOSER LE SOUS-ENSEMBLE DE CONDUITE D'AIR N° 1
15. REPOSER L'ENSEMBLE DE BLOC DE CLIMATISATION
Cliquer ici
