DESCRIPTION

Dans certains cas, les fonctions de verrouillage centralisé des portes à distance sont normales, mais la fonction de réponse automatique des feux de détresse et de l'avertisseur sonore de verrouillage de porte à distance ne fonctionne pas. Dans ce cas, les sorties du signal des feux de détresse et de l'avertisseur sonore de verrouillage de porte à distance provenant d'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) peuvent présenter un dysfonctionnement.

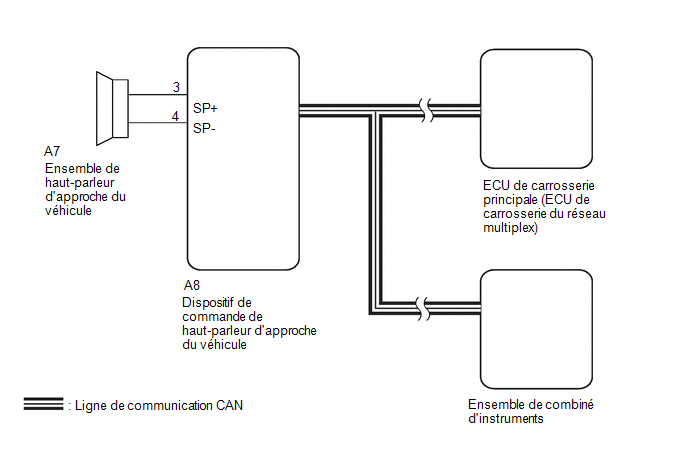

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Le système de verrouillage centralisé des portes à distance utilise le système de communication CAN. Vérifier la fonction de communication en suivant la procédure décrite à la section Comment procéder à la recherche de pannes. Procéder à la recherche de pannes du système de verrouillage centralisé des portes à distance après s'être assuré que le système de communication fonctionne correctement.

Cliquer ici

Avant de procéder à la vérification, s'assurer que le DTC B124296 (verrouillage centralisé des portes à distance) n'est pas émis.
Cliquer ici
Si l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) a été remplacée, se reporter au système de clé intelligente (pour fonction intelligente).
Cliquer ici

PROCÉDURE

1.	VERIFIER LE REGLAGE PERSONNALISE A L'AIDE DU GTS

(a) Sélectionner le réglage en se reportant au tableau ci-dessous.

Résultat:

Résultat	Passer au point
Tous les réglages sont Enable et autres que Level0	A
Un réglage est Disable ou Level0	B

EFFECTUER LA FONCTION DE PERSONNALISATION

2.	VERIFIER LES FONCTIONS DE VERROUILLAGE CENTRALISE DE PORTE A DISTANCE

(a) Vérifier la fonction de verrouillage centralisé des portes à distance à l'aide du sous-ensemble d'émetteur de clé électronique.

Cliquer ici

Verrouillage centralisé des portes à distance

Affichage du tester	DESCRIPTION	Par défaut	Réglage	ECU
Wireless Buzzer Response Function	Fonction qui active/désactive la réponse de l'avertisseur sonore de verrouillage de porte à distance	Activer	$ 00 :Désactiver, $ 01 :Activer	ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)
Hazard Answer Back Function	Cette fonction fait clignoter les feux de détresse une fois lorsque les portes sont verrouillées au moyen de la commande à distance et deux fois lorsque les portes sont déverrouillées par la commande à distance	Activer	$ 00 :Désactiver, $ 01 :Activer	ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)
Wireless Buzzer Volume Setting	Fonction qui règle le volume de l'avertisseur sonore de verrouillage de porte à distance	Niveau5	$00:Level7(MAX),$01:Level6,$02:Level5,$03:Level4,$04:Level3,$05:Level2,$06:Level1,$07:Level0(MIN)	ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)

Résultat:

Résultat	Passer au point
Le verrouillage/déverrouillage des portes à distance fonctionne correctement.	A
Le verrouillage/déverrouillage des portes à distance ne fonctionne pas correctement.	B

SE REPORTER AU TABLEAU DES SYMPTOMES DE PROBLEMES

3.	RELEVER LA VALEUR A L'AIDE DU GTS (Each Door Lock Position Status)

(a) Vérifier la Data List en suivant les indications à l'affichage du GTS.

Body Electrical > Main Body > Data List

Affichage du tester	Objet de la mesure	Plage	Condition normale	Note de diagnostic
FR Door Lock Position Switch Status	Signal du contacteur de détection de déverrouillage de porte avant droite	Lock ou Unlock	Lock: porte arrière droite verrouillée Unlock: porte arrière droite déverrouillée	-
FL Door Lock Position Switch Status	Signal du contacteur de détection de déverrouillage de porte avant gauche	Lock ou Unlock	Lock: porte avant gauche verrouillée Unlock: porte avant gauche déverrouillée	-
RR Door Lock Position Switch Status	Signal du contacteur de détection de déverrouillage de porte arrière droite	Lock ou Unlock	Lock: porte arrière droite verrouillée Unlock: porte arrière droite déverrouillée	-
RL Door Lock Position Switch Status	Signal du contacteur de détection de déverrouillage de porte arrière gauche	Lock ou Unlock	Lock: porte arrière gauche verrouillée Unlock: porte arrière gauche déverrouillée	-

Body Electrical > Main Body > Data List

Affichage du tester
FR Door Lock Position Switch Status
FL Door Lock Position Switch Status
RR Door Lock Position Switch Status
RL Door Lock Position Switch Status

OK.:

L'affichage du GTS change correctement en fonction de l'opération de verrouillage/déverrouillage.

NON OK

PASSER AU SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES

OK.

4.	VERIFIER LE FONCTIONNEMENT DE LA REPONSE AUTOMATIQUE

(a) Vérifier le fonctionnement de la réponse automatique à distance à l'aide du sous-ensemble de l'émetteur de clé électronique.

Cliquer ici

Résultat:

Résultat	Passer au point
Seule la réponse automatique de l'avertisseur sonore de verrouillage de porte à distance ne fonctionne pas.	A
Seule la réponse automatique des feux de détresse ne fonctionne pas.	B

PASSER AU POINT 6

5.	VERIFIER LE SYSTEME D'ALERTE ACOUSTIQUE DE VEHICULE

(a) Vérifier le système d'alerte acoustique du véhicule.

Cliquer ici

OK.:

Le système d'alerte acoustique du véhicule fonctionne normalement.

OK.

REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

NON OK

PASSER AU SYSTEME D'ALERTE ACOUSTIQUE DE VEHICULE

6.	VERIFIER LE FONCTIONNEMENT DES FEUX DE DETRESSE

(a) Vérifier si les feux de détresse clignotent lorsque le contacteur des feux de détresse est enfoncé.

OK.:

Les feux de détresse clignotent.

OK.

REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

NON OK

PASSER AU SYSTEME D'ECLAIRAGE (passer au circuit du contacteur des feux de détresse)
