DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de bras de commande supérieur arrière sont indiquées ci-dessous.
Procédures nécessaires après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| Réglage de la géométrie des roues arrière |
Effectuer la "Calibration" |
|
|
|
Suspension, pneu, etc. |
Initialisation de l'ECU d'aide au stationnement |
Avance du stationnement (avec stationnement avancé) |
|
|
Système de moniteur de vision panoramique |
| ||
|
Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche |
Système d'éclairage (EXT) |
| |
|
Sous-ensemble de capteur de commande de hauteur arrière gauche |
Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche |
Système d'éclairage (EXT) |
|
ATTENTION:
Cliquer ici
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

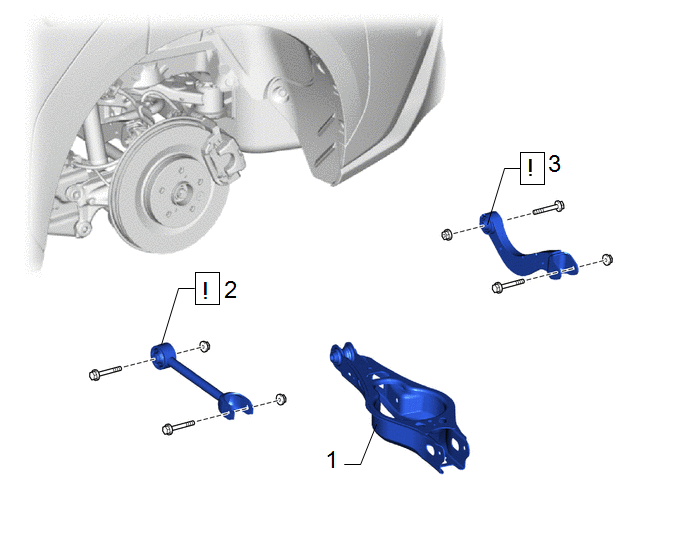

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2 |
48740F | - |
- | - |
|
2 | ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 1 |
48720A |
|
- | - |
|
3 | ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE |
48790 |
|
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2
Cliquer ici
.gif)
2. DEPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 1
|
|
Cliquer ici |
3. DEPOSER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE

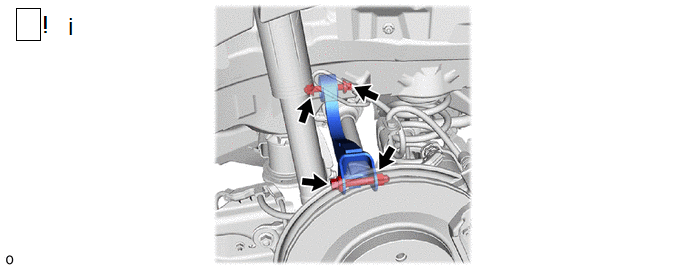

(1) Déposer les 2 boulons, les 2 écrous et l'ensemble de bras de commande supérieur arrière du sous-ensemble de porte-essieu arrière et du sous-ensemble de traverse de suspension arrière.
REMARQUE:
Ne pas tourner l'écrou car celui-ci est muni d'une butée. Desserrer le boulon avec l'écrou en place.
