VERIFICATION
PROCÉDURE
1. VERIFIER LA THERMISTANCE DE REFROIDISSEUR N° 1
(a) Vérifier la résistance.
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
|

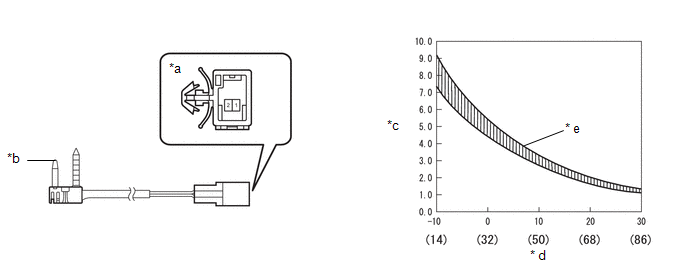

*a | Pièce constitutive sans faisceau de câbles branché (Thermistance de refroidisseur n° 1) |
*b | Partie sensible |
|
*c | Résistance (kΩ) |
* d | Température (°C (°F)) |
|
* e | Plage admise |
- | - |
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
1 - 2 | -10°C (14°F) |
7,30 à 9,10 kΩ |
| 1 - 2 |
-5°C (23°F) | 5,65 à 6,95 kΩ |
|
1 - 2 | 0°C (32°F) |
4,40 à 5,35 kΩ |
| 1 - 2 |
5°C (41°F) | 3,40 à 4,15 kΩ |
|
1 - 2 | 10°C (50°F) |
2,70 à 3,25 kΩ |
| 1 - 2 |
15°C (59°F) | 2,14 à 2,58 kΩ |
|
1 - 2 | 20°C (68°F) |
1,71 à 2,05 kΩ |
| 1 - 2 |
25°C (77°F) | 1,38 à 1,64 kΩ |
|
1 - 2 | 30°C (86°F) |
1,11 à 1,32 kΩ |
REMARQUE:
CONSEIL:
La résistance diminue à mesure que la température augmente (voir graphique).
(2) Si la résistance n'est pas conforme aux spécifications, remplacer la thermistance de refroidisseur n° 1.
