DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de rétroviseur intérieur sont indiquées ci-dessous.
Procédures nécessaires après remplacement/Installé/remplacé|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Tringlerie |
|---|---|---|---|
| Ensemble de rétroviseur intérieur |
Enregistrer les codes du système d'ouverture de porte de garage |
Système de dispositif d'ouverture de porte de garage |
|
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | CACHE DE CAMERA DE RECONNAISSANCE DE MARCHE AVANT N° 2 |
86466E |
|
- | - |
|
2 | CACHE DE CAMERA DE RECONNAISSANCE DE MARCHE AVANT N° 1 |
86466D |
|
- | - |
|
3 | ENSEMBLE DE RETROVISEUR INTERIEUR |
87810 |
|
- | - |
PROCÉDURE
1. DEPOSER LE COUVERCLE DE RECONNAISSANCE AVANT N° 2
|
|
Cliquer ici |
2. DEPOSER LE CACHE DE CAMERA DE RECONNAISSANCE DE MARCHE AVANT N° 1
|
|
Cliquer ici |
3. DEPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR
.png) |
Déposer dans ce sens | - |
- |

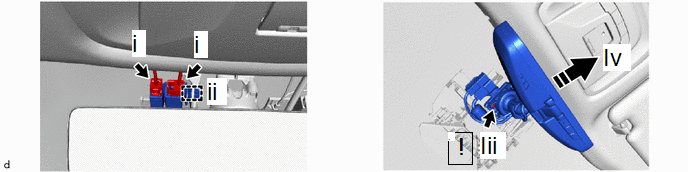

(1) Débrancher les 2 connecteurs.
(2) Désengager l'attache.
(3) A l'aide d'une clé à douille "TORX" T20, déposer la vis "TORX".
(4) Faire coulisser l'ensemble de rétroviseur intérieur comme indiqué sur le schéma et déposer l'ensemble de rétroviseur intérieur.
Verification Sur Vehicule
VerificationMode d'arrêt de communication du capteur central d'airbag
DESCRIPTION
Objet de la détection Symptôme
Zone incriminée
Mode d'arrêt de communication du capteur central d'airbag
L'arrêt de la communication pour "Airbag" s'affiche sur l'écran "Communication Bus Check" du GTS.
Cliquer ici
