VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE DE RETROVISEUR INTERIEUR
(a) Vérifier le fonctionnement de l'ensemble rétroviseur intérieur électrochrome.
|

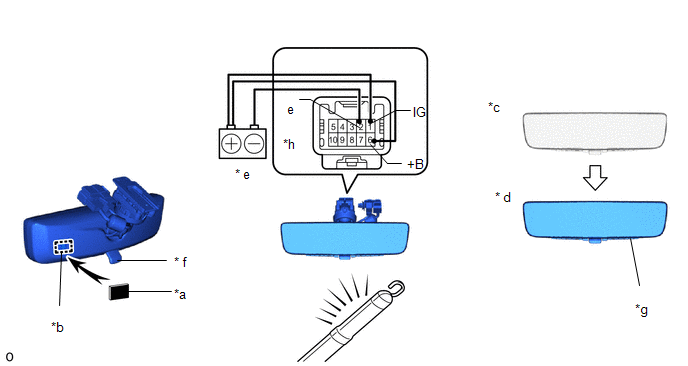

*a | Ruban adhésif noir |
*b | Capteur avant |
|
*c | Brillant |
* d | Noir |
|
* e | Batterie auxiliaire |
* f | Levier de sélection de mode |
|
*g | Contacteur de fonctionnement du curseur |
*h | Pièce constitutive sans harnais branché (Ensemble de rétroviseur intérieur) |
(1) Brancher un câble positif (+) de la batterie auxiliaire sur la borne 1 (IG) et la borne 6 (+B) et un câble négatif (-) sur la borne 2 (E).
(2) Pour le mode miroir numérique, actionner le levier de sélection de mode pour le faire passer en mode miroir optique.
(3) Coller du ruban adhésif noir sur le capteur avant pour l'empêcher de capter.
REMARQUE:
Nettoyer le capteur avant en détachant le ruban adhésif noir.
(4) Appuyer sur le contacteur MENU sur le contacteur de sélection et actionner le contacteur de fonctionnement de curseur pour modifier la condition de réflexion de la surface de rétroviseur pour mettre le mode anti-éblouissement automatique en position ON (état de fonctionnement).
(5) Activer le miroir avec une lumière électrique et vérifier que la surface du miroir change de clair à noir.
OK.:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
1 (IG) - Borne positive (+) de la batterie auxiliaire 6 (+B) - Borne positive (+) de la batterie auxiliaire 2 (E) - Borne négative (-) de la batterie auxiliaire |
Eclairer le rétroviseur avec une lampe électrique |
Surface de rétroviseur intérieur Foncé (e) → Clair (e) |
(6) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de rétroviseur intérieur.
