POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

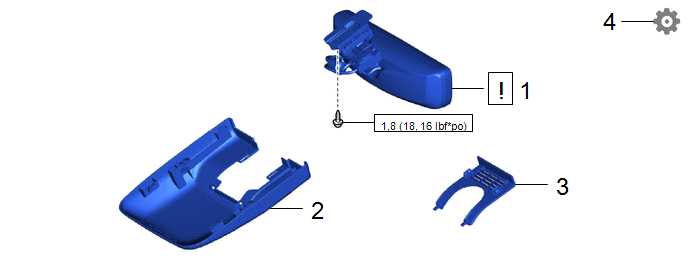

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE RETROVISEUR INTERIEUR |
87810 |
|
- | - |
|
2 | CACHE DE CAMERA DE RECONNAISSANCE DE MARCHE AVANT N° 1 |
86466D | - |
- | - |
|
3 | CACHE DE CAMERA DE DETECTION AVANT N° 2 |
86466E | - |
- | - |
|
4 | PROCEDER A L'ENREGISTREMENT |
- | - |
- |
|
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE

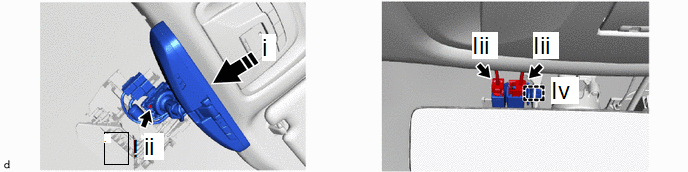

1. REPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR
.png) |
Reposer dans ce sens | - |
- |
(1) Faire coulisser l'ensemble de rétroviseur intérieur comme indiqué sur le schéma pour le reposer provisoirement.
(2) A l'aide d'une clé à douille "TORX" T20, reposer l'ensemble de rétroviseur intérieur avec la vis "TORX".
Torque:
1,8 N·m {18 kgf·cm, 16 in·lbf}
(3) Engager l'attache.
(4) Brancher les 2 connecteurs
2. REPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 1
3. REPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 2
4. PROCEDER A L'ENREGISTREMENT
Cliquer ici .gif)
