DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer |
Lien |
---|---|---|
Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer |
Lien |
---|---|---|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre. |
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

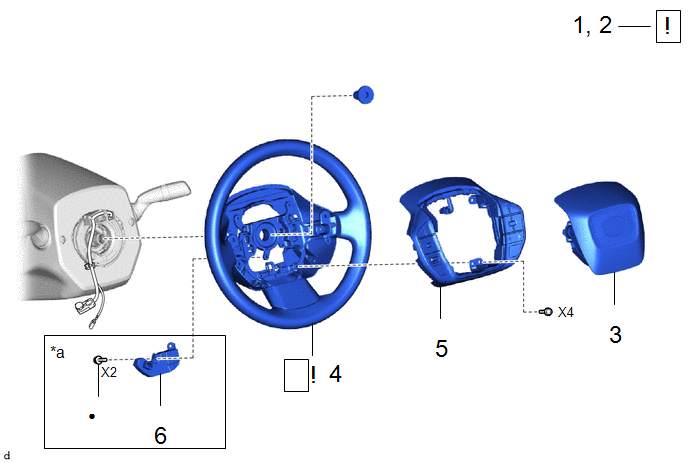

PIECES CONSTITUTIVES (DEPOSE)
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
1 | MESURES DE PRECAUTION |
- |
|
- | - |
2 | ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE |
- |
|
- | - |
3 | ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE |
45130 | - |
- | - |
4 | ENSEMBLE DE VOLANT |
45100 |
|
- | - |
5 | ENSEMBLE DE CONTACTEUR AU VOLANT |
84250A | - |
- | - |
6 | ECU DE DIRECTION DU RESEAU MULTIPLEX |
864A1A | - |
- | - |
*a | Avec chauffage de volant |
- | - |
● | Pièce non réutilisable |
★ | Pièce préenduite |
PROCÉDURE
1. MESURES DE PRECAUTION
![]() |
Cliquer ici |
2. ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE
![]() |
Cliquer ici |
3. DEPOSER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE
Cliquer ici
4. DEPOSER L'ENSEMBLE DE VOLANT
*a | Repère d'alignement |
- | - |
(1) Débrancher le connecteur.
(2) Avec chauffage de direction:
1. Débrancher le connecteur.
(3) A l'aide d'une clé à douille à six pans de 10 mm, déposer le boulon de réglage de l'ensemble de volant.
(4) Placer des repères d'assemblage sur l'ensemble de volant et l'arbre principal de direction.
(5) Reposer provisoirement le boulon de réglage de l'ensemble de volant.
REMARQUE:
Ne pas trop serrer le boulon de réglage de l'ensemble de volant.

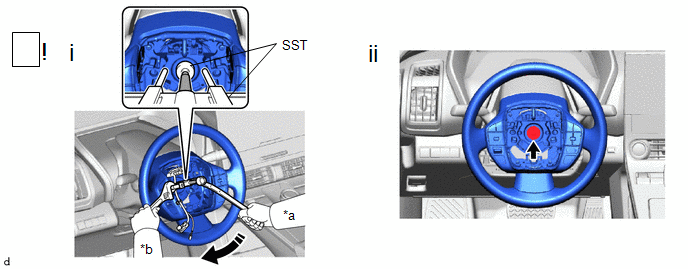

*a | Tourner |
*b | Maintenir |
(1) A l'aide du SST, détacher l'ensemble de volant.
SST: 09950-50013
09951-05010
09952-05010
09953-05020
09954-05031
09957-04010
SST: 09950-60011
09951-00330
REMARQUE:
Appliquer un peu de graisse sur les filets et l'extrémité du SST (09953-05020) avant de l'utiliser.
(2) Déposer le boulon de réglage de l'ensemble de volant et l'ensemble de volant.
5. DEPOSER L'ENSEMBLE DE CONTACTEUR AU VOLANT
Cliquer ici
6. DEPOSER L'ECU DE DIRECTION DE RESEAU MULTIPLEX (avec chauffage de direction)
Cliquer ici
