Toyota bZ4X - Manuel de réparation (2021-2024): Verification Sur Vehicule

VERIFICATION SUR VEHICULE

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE RETROVISEUR INTERIEUR

REMARQUE:

• Effectuer cette vérification à l'intérieur.
• La condition DAY est la condition où la surface du rétroviseur devient claire, et la condition NIGHT est la condition où la surface de rétroviseur devient sombre.

(a) Mettre le contacteur d'allumage en position ON (IG).

(b) Pour le mode miroir numérique, actionner le levier de sélection de mode pour le faire passer en mode miroir optique.

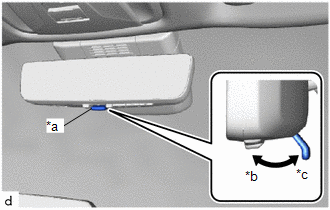

*a Levier de sélection de mode *b Mode de rétroviseur numérique *c Mode de rétroviseur optique

(c) Dans les conditions suivantes, s'assurer que le mode anti-éblouissement automatique passe en position ON (conditions de fonctionnement), puis appuyer sur le contacteur MENU et s'assurer que le curseur se trouve dans la position indiquée sur le schéma et que la condition JOUR est activée. CONSEIL: Après avoir mis le contacteur de démarrage en position ON (IG), le mode anti-éblouissement automatique passe en position ON (condition de fonctionnement) et le fonctionnement commence en condition DAY. Il se peut que le système passe de la condition DAY à la condition NIGHT en fonction des conditions de la zone environnante.

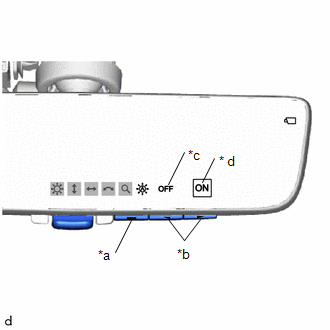

*a Contacteur MENU *b Contacteur de fonctionnement du curseur *c Mode anti-éblouissement automatique en position OFF * d Mode anti-éblouissement automatique en position ON

(d) Si le curseur n'est pas dans la position indiquée sur le schéma, actionner le contacteur de fonctionnement du curseur et faire passer le mode anti-éblouissement automatique de la position OFF (condition de non fonctionnement) à la position ON (condition de fonctionnement).

(e) Appuyer sur le contacteur MENU sur le contacteur de sélection et actionner le contacteur de fonctionnement de curseur pour vérifier si la condition de réflexion de la surface du rétroviseur fait passer le mode anti-éblouissement automatique de la position ON (condition de fonctionnement) à la position OFF (condition de non fonctionnement) et active la condition DAY.

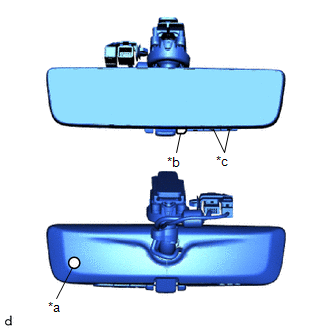

*a Capteur avant *b Capteur d'éclairage arrière *c Contacteur de fonctionnement du curseur

(f) Actionner le contacteur de fonctionnement du curseur pour faire passer le mode anti-éblouissement automatique en position ON (condition de fonctionnement).

(g) Vérifier si la condition de réflexion de la surface du rétroviseur passe de DAY à NIGHT lorsque l'éclairage fluorescent est utilisé pour allumer le capteur d'éclairage arrière lorsque le capteur d'éclairage ambiant (côté arrière) est couvert d'une main.

(h) S'assurer que la condition de réflexion de la surface du rétroviseur passe de NIGHT à DAY lorsque la main est retirée et que la lumière est éteinte.

REMARQUE:

La réflexion de la surface du rétroviseur peut ne pas changer en fonction de l'orientation de la surface du rétroviseur ou des conditions environnantes, modifier alors les conditions environnantes et l'orientation de la surface de rétroviseur et procéder à la vérification à plusieurs reprises.
