DESCRIPTION
Le récepteur de commande de porte reçoit un signal provenant du sous-ensemble d'émetteur de clé électronique et envoie des signaux à l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) via l'ECU de certification (ensemble d'ECU de clé intelligente) via le système de communication CAN. L'ECU de certification (ensemble d'ECU de clé intelligente) envoie les commandes de verrouillage/déverrouillage de porte à l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
|---|---|---|---|
|
B124296 |
Dysfonctionnement interne du composant du tuner de serrure de porte à distance |
L'une des conditions suivantes est remplie:
|
|

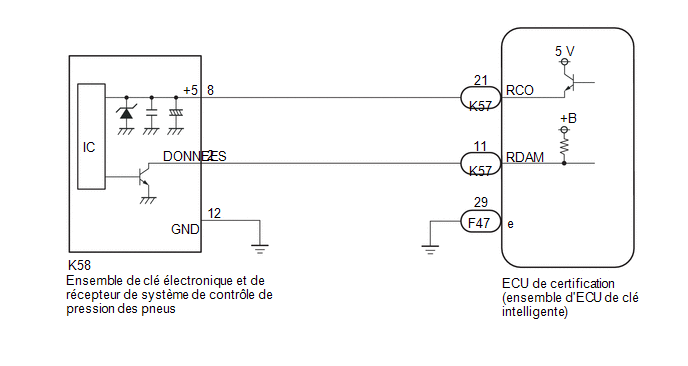

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
Cliquer ici .gif)
Cliquer ici .gif)
PROCÉDURE
|
1. |
VERIFIER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
(a) Débrancher le connecteur K58 de l'ensemble de clé électronique et de récepteur de système de contrôle de pression des pneus.
(b) Mesurer la tension et la résistance, et vérifier les impulsions en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

|

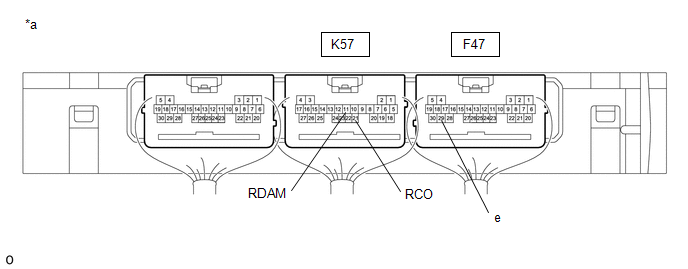

*a |
Pièce constitutive avec faisceau de câbles branché (ECU de certification (ensemble d'ECU de clé intelligente)) |
- |
- |
Tension standard:
Cliquer sur Location & Routing(K57,F47) Cliquer sur Location & Routing(K57,F47) Cliquer sur Connector(K57) Cliquer sur Connector(K57) Cliquer sur Connector(F47) Cliquer sur Connector(F47)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
K57-11 (RDAM) - F47-29 (E) |
Toujours |
11 à 14 V |
|
K57-21 (RCO) - F47-29 (E) |
Toujours |
Génération d'impulsions à intervalles réguliers (En dessous de 1 V ←→ 4,5 à 5,5 V) |
Résistance standard:
Cliquer sur Location & Routing(F47) Cliquer sur Location & Routing(F47) Cliquer sur Connector(F47) Cliquer sur Connector(F47)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
F47-29 (E) - Masse de carrosserie |
Toujours |
En dessous de 1 Ω |
| OK. | ![]() |
REMPLACER LE RECEPTEUR DE COMMANDE DE PORTE |
|
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (RECEPTEUR DE COMMANDE DE PORTE - ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) ET MASSE DE CARROSSERIE) |
(a) Débrancher le connecteur K57 de l'ECU de certification (ensemble d'ECU de clé intelligente).
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(K57,K58) Cliquer sur Location & Routing(K57,K58) Cliquer sur Connector(K57) Cliquer sur Connector(K57) Cliquer sur Connector(K58) Cliquer sur Connector(K58)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
K57-11 (RDAM) - K58-2 (DATA) |
Toujours |
En dessous de 1 Ω |
|
K57-21 (RCO) - K58-8 (+5) |
Toujours |
En dessous de 1 Ω |
|
K58-12 (GND) - Masse de carrosserie |
Toujours |
En dessous de 1 Ω |
|
K58-2 (DATA) ou K57-11 (RDAM) - Autres bornes et masse de carrosserie |
Toujours |
10 kΩ ou plus |
|
K58-8 (+5) ou K57-21 (RCO) - Autres bornes et masse de carrosserie |
Toujours |
10 kΩ minimum |
| OK. | ![]() |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
| NON OK | ![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
