POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

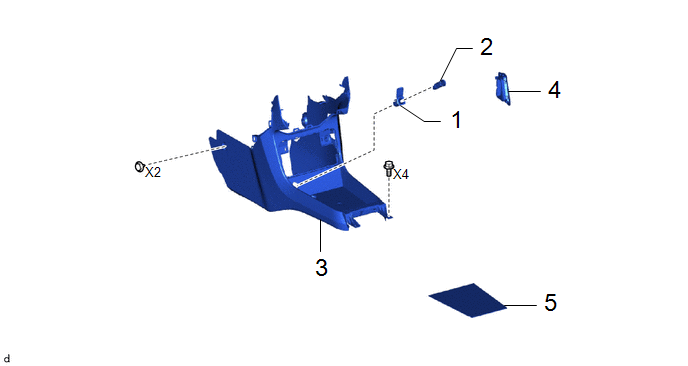

1 | CACHE DE PRISE ELECTRIQUE N° 1 |
85535B | - |
- | - |
|
2 | ENSEMBLE DE PRISE D'ALIMENTATION ELECTRIQUE N° 1 |
85530 | - |
- | - |
|
3 | ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE |
- | - |
- | - |
|
4 | GARNISSAGE DE PANNEAU SUPERIEUR DE CONSOLE N° 2 |
58834B | - |
- | - |
|
5 | REVETEMENT DE FOND DE BOITIER |
58916E | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

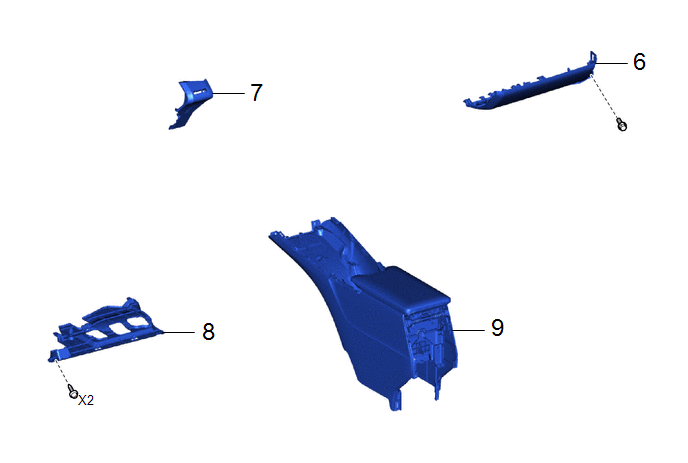

6 | SOUS-ENSEMBLE DE PANNEAU INFERIEUR DE TABLEAU DE BORD |
55303B | - |
- | - |
|
7 | SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DROIT DE TABLEAU DE BORD |
55045 | - |
- | - |
|
8 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
55606 | - |
- | - |
|
9 | ENSEMBLE DE BOITIER DE CONSOLE |
58810J | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

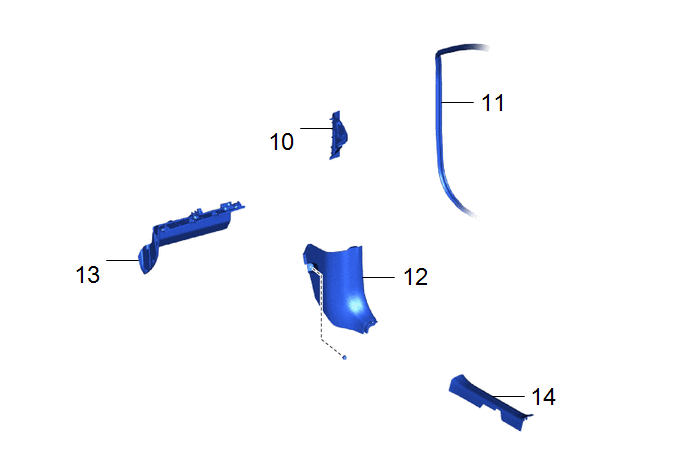

10 | PANNEAU LATERAL DE TABLEAU DE BORD N° 1 |
55317E | - |
- | - |
|
11 | BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE |
62311B | - |
- | - |
|
12 | PANNEAU D'HABILLAGE LATERAL D'AUVENT DROIT |
62111C | - |
- | - |
|
13 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 |
55607 | - |
- | - |
|
14 | PLAQUE DE SEUIL DE PORTE AVANT DROITE |
67913 | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

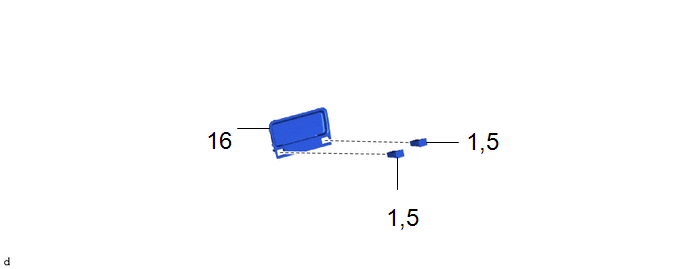

1,5 | PRISE DE CHARGEUR USB |
85532 | - |
- | - |
|
16 | PLAQUE DU BOITIER DE CONSOLE |
58919B | - |
- | - |
PROCÉDURE
1. REPOSER LE CACHE DE PRISE ELECTRIQUE N° 1
2. REPOSER L'ENSEMBLE DE PRISE ELECTRIQUE N° 1
3. REPOSER L'ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE
4. REPOSER LE GARNISSAGE DE PANNEAU SUPERIEUR DE CONSOLE N° 2
5. REPOSER LE REVETEMENT DE FOND DE BOITIER
6. REPOSER LE SOUS-ENSEMBLE DE TABLEAU DE BORD INFERIEUR
7. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DROIT DE TABLEAU DE BORD
8. POSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
9. REPOSER L'ENSEMBLE DE BOITIER DE CONSOLE
Cliquer ici .gif)
10. REPOSER LE PANNEAU LATERAL DE TABLEAU DE BORD N° 1
11. CONNECTER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE
12. REPOSER LE PANNEAU LATERAL DE GARNISSAGE D'AUVENT DROIT
13. POSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2
14. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE
15. REPOSER LA PRISE DE CHARGEUR USB
16. REPOSER LA PLAQUE DU BOITIER DE CONSOLE
