DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

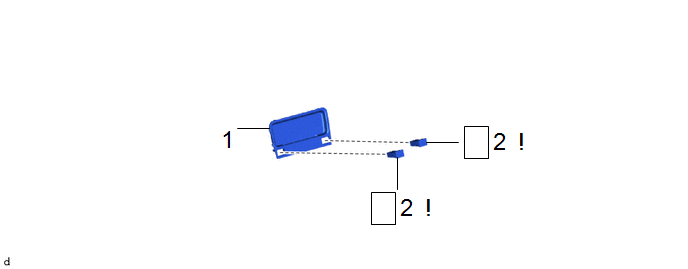

1 | PLAQUE DU BOITIER DE CONSOLE |
58919B | - |
- | - |
|
2 | PRISE DE CHARGEUR USB |
85532 |
|
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

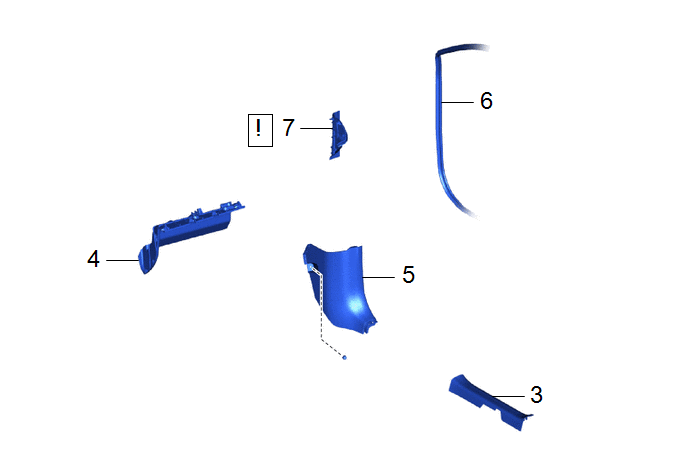

3 | PLAQUE DE SEUIL DE PORTE AVANT DROITE |
67913 | - |
- | - |
|
4 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 |
55607 | - |
- | - |
|
5 | PANNEAU D'HABILLAGE LATERAL D'AUVENT DROIT |
62111C | - |
- | - |
|
6 | BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE |
62311B | - |
- | - |
|
7 | PANNEAU LATERAL DE TABLEAU DE BORD N° 1 |
55317E |
|
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

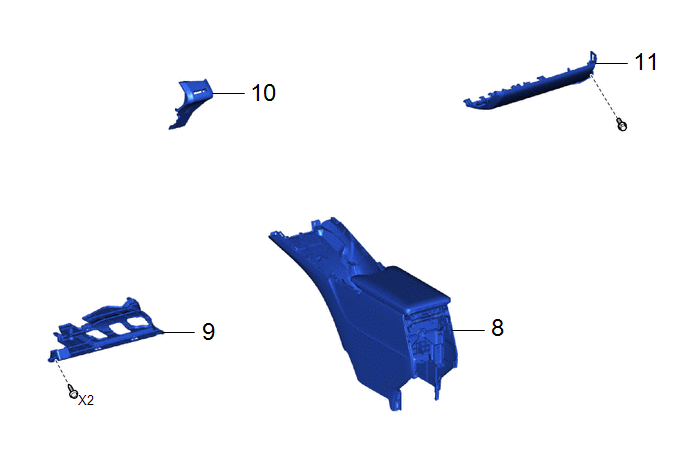

8 | ENSEMBLE DE BOITIER DE CONSOLE |
58810J | - |
- | - |
|
9 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
55606 | - |
- | - |
|
10 | SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DROIT DE TABLEAU DE BORD |
55045 | - |
- | - |
|
11 | SOUS-ENSEMBLE DE TABLEAU DE BORD INFERIEUR |
55303B | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

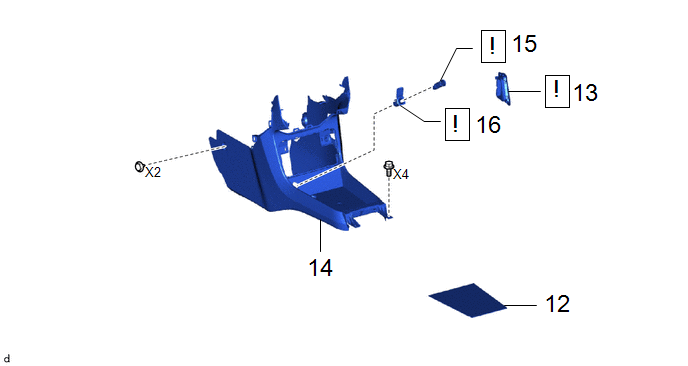

12 | REVETEMENT DE FOND DE BOITIER |
58916E | - |
- | - |
|
13 | GARNISSAGE DE PANNEAU SUPERIEUR DE CONSOLE N° 2 |
58834B |
|
- | - |
|
14 | ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE |
- | - |
- | - |
|
1,5 | ENSEMBLE DE PRISE ELECTRIQUE N° 1 |
85530 |
|
- | - |
|
16 | CACHE DE PRISE ELECTRIQUE N° 1 |
85535B |
|
- | - |
PROCÉDURE
1. DEPOSER LA PLAQUE DE BOITIER DE CONSOLE
Cliquer ici
2. DEPOSER LA PRISE DE CHARGEUR USB

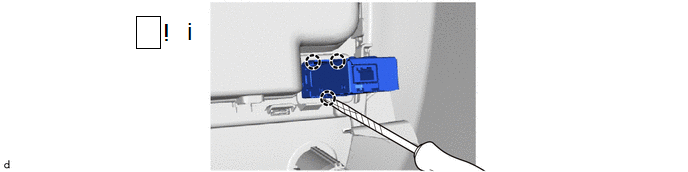

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer la prise de chargeur USB.
(b) Procéder de la même manière pour le côté opposé.
3. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE
(a) Procéder de la même manière que pour le côté gauche.
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2
Cliquer ici
5. DEPOSER LE PANNEAU LATERAL D'HABILLAGE D'AUVENT DROIT
Cliquer ici
6. SEPARER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE
(a) Procéder de la même manière que pour le côté gauche.
Cliquer ici
7. DEPOSER LE PANNEAU LATERAL DE TABLEAU DE BORD N° 1
|
|
8. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE
Cliquer ici
9. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
10. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DROIT DE TABLEAU DE BORD
Cliquer ici
11. DEPOSER LE SOUS-ENSEMBLE INFERIEUR DE TABLEAU DE BORD
Cliquer ici
12. DEPOSER LE REVETEMENT DE FOND DE BOITIER
Cliquer ici
13. DEPOSER LE GARNISSAGE DE PANNEAU SUPERIEUR DE CONSOLE N° 2
|
Cliquer ici |
14. DEPOSER L'ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE
Cliquer ici
15. DEPOSER L'ENSEMBLE DE PRISE ELECTRIQUE N° 1

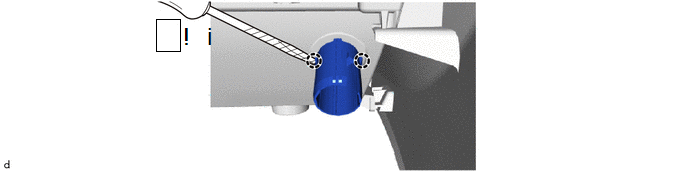

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe pour déposer l'ensemble de prise électrique n° 1.
16. DEPOSER LE CACHE DE PRISE ELECTRIQUE N° 1

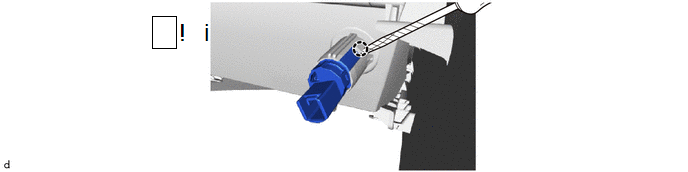

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer le cache de prise électrique n° 1.
