POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

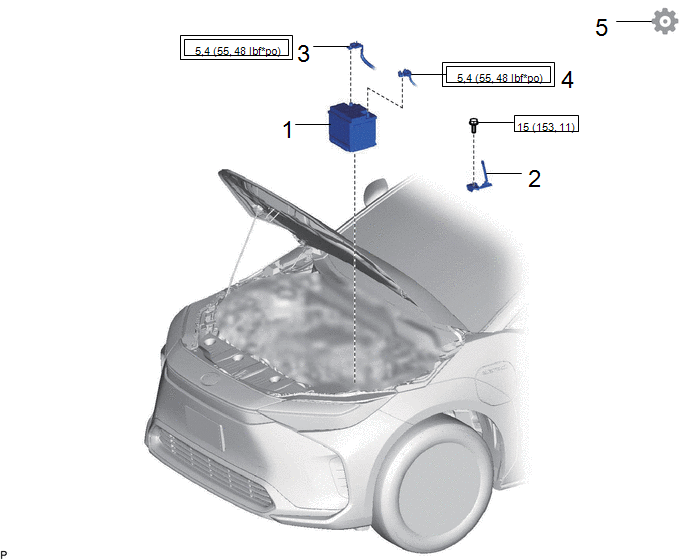

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | BATTERIE AUXILIAIRE |
- | - |
- | - |
|
2 | SOUS-ENSEMBLE D'ATTACHE DE BATTERIE N° 2 |
74405 | - |
- | - |
|
3 | CABLE DE LA BORNE POSITIVE DE LA BATTERIE AUXILIAIRE |
- | - |
- | - |
|
4 | CABLE VERS LA BORNE NEGATIVE DE BATTERIE AUXILIAIRE |
- | - |
- | - |
|
5 | INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE |
- | - |
- |
|
 |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
 |
N*m (kgf*cm, lbf*pi): couple prescrit |
PROCÉDURE
1. REPOSER LA BATTERIE AUXILIAIRE
2. REPOSER LE SOUS-ENSEMBLE D'ATTACHE DE BATTERIE N° 2
Torque:
1,5 N·m {153 kgf·cm, 11 in·lbf}
3. REPOSER LE CABLE DE LA BORNE POSITIVE DE LA BATTERIE AUXILIAIRE
Torque:
5,4 N·m {55 kgf·cm, 48 in·lbf}
4. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
Torque:
5,4 N·m {55 kgf·cm, 48 in·lbf}
5. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici .gif)
Depose
Caoutchouc D'essuie-glace AvantDepose
DEPOSE MESURE DE PRECAUTION/REMARQUE/CONSEIL
Les procédures nécessaires (réglage, étalonnage, initialisation ou enregistrement) qui doivent être effectuées une fois les pièces déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de ceinture de sécurité extérie ...
Verification
VERIFICATION PROCÉDURE 1. VERIFIER LE SOUS-ENSEMBLE DE CAPTEUR ARRIERE GAUCHE DE COMMANDE DE HAUTEUR
(a) Vérifier le sous-ensemble de capteur de commande de hauteur arrière gauche.
(1) Brancher 3 piles sèches de 1,5 V en série. (2) Brancher l'extrémité positive (+) des batteries sur le co ...
Circuit d'éclairage du chargeur sans fil
DESCRIPTION Avec les feux arrière allumés, le circuit envoie un signal d'éclairage à l'ensemble de support de chargeur mobile sans fil. SCHEMA DE CABLAGE
PROCÉDURE
1.
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SIGNAL D'ECLAIRAGE)
(a) Débrancher le connecteur F74 de l'e ...
