Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Veiller à maintenir le bras d'essuie-glace avant au moment de le soulever car soulever le bras d'essuie-glace avant par le balai d'essuie-glace risque d'endommager ou de déformer le balai d'essuie-glace avant.
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

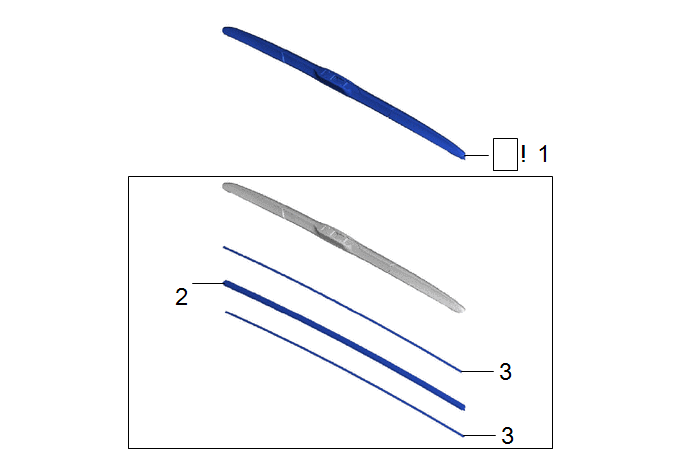

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | BALAI D'ESSUIE-GLACE AVANT |
85222A |
|
- | - |
|
2 | CAOUTCHOUC D'ESSUIE-GLACE |
85214B | - |
- | - |
|
3 | PLAQUE DE SOUTIEN DE CAOUTCHOUC D'ESSUIE-GLACE |
- | - |
- | - |
PROCÉDURE

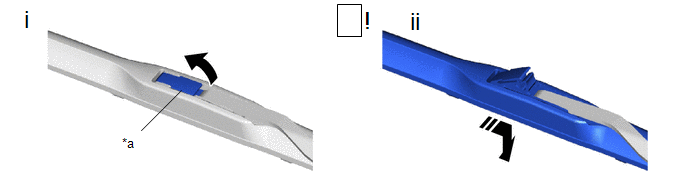

1. DEPOSER LE BALAI D'ESSUIE-GLACE AVANT
|
*a | Support |
- | - |
 |
Tirer |
 |
Déposer dans ce sens |
(1) Soulever le support du balai d'essuie-glace avant comme indiqué sur le schéma.
(2) Déposer le balai d'essuie-glace avant du bras d'essuie-glace avant comme indiqué sur le schéma.
REMARQUE:
Placer un morceau de tissu entre le bras d'essuie-glace avant et la vitre de pare-brise afin de éviter d'endommager la vitre de pare-brise.

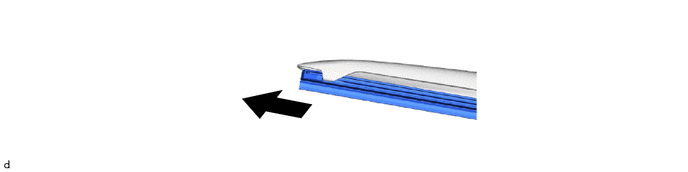

2. DEPOSER LE CAOUTCHOUC D'ESSUIE-GLACE

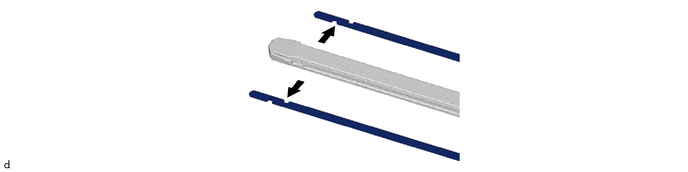

3. DEPOSER LA PLAQUE DE SOUTIEN DU CAOUTCHOUC D'ESSUIE-GLACE
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Veiller à maintenir le bras d'essuie-glace avant au moment de le soulever car soulever le bras d'essuie-glace avant par le balai d'essuie-glace risque d'endommager ou de déformer le balai d'essuie-glace avant.
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

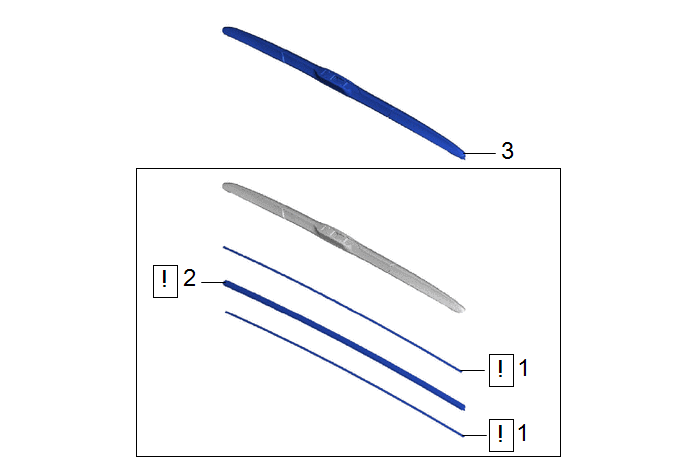

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | PLAQUE DE SOUTIEN DE CAOUTCHOUC D'ESSUIE-GLACE |
- |
|
- | - |
|
2 | CAOUTCHOUC D'ESSUIE-GLACE |
85214B |
|
- | - |
|
3 | BALAI D'ESSUIE-GLACE AVANT |
85222A | - |
- | - |
PROCÉDURE

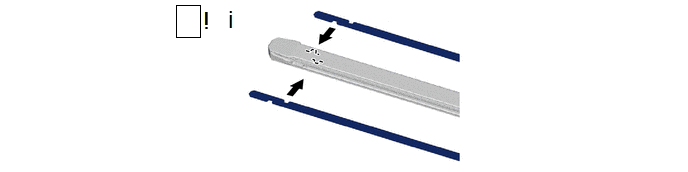

1. REPOSER LA PLAQUE DE SOUTIEN DE CAOUTCHOUC D'ESSUIE-GLACE
(1) Reposer les 2 plaques de soutien de caoutchouc d'essuie-glace avant sur le caoutchouc d'essuie-glace, comme indiqué sur le schéma.
REMARQUE:

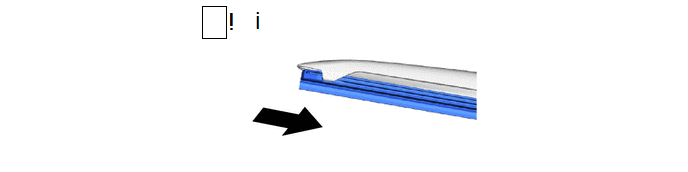

2. REPOSER LE CAOUTCHOUC D'ESSUIE-GLACE
(1) Reposer le caoutchouc d'essuie-glace avec les plaques de soutien de caoutchouc d'essuie-glace avant sur le balai d'essuie-glace avant comme indiqué sur le schéma.
REMARQUE:
Enfoncer le caoutchouc d'essuie-glace avant et les plaques de soutien d'essuie-glace dans le balai d'essuie-glace avant avec force pour les engager correctement.
3. REPOSER LE BALAI D'ESSUIE-GLACE AVANT
Pose
