Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

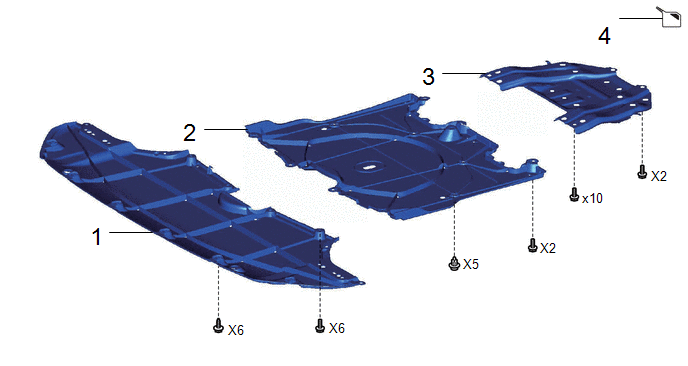

PIECES CONSTITUTIVES (DEPOSE)

Procédure

N° de référence

1

SABOT DE PROTECTION DE MOTEUR N° 1

51441E

-

-

-

2

SABOT DE PROTECTION DE MOTEUR N° 2

51442D

-

-

-

3

SOUS-ENSEMBLE DE RENFORT DE TRAVERSE DE SUSPENSION AVANT

51403E

-

-

-

4

VIDANGER LE LIQUIDE DE REFROIDISSEMENT (pour inverseur)

-

-

-

Procédure

N° de référence

5

ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 1

G90A0B

-

-

-

6

DURITE DE REFROIDISSEMENT D'INVERSEUR N° 1

G9225L

-

-

-

7

DURITE DE DERIVATION D'EAU EV N° 2

G9372

-

-

-

8

ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 3

G90C0

-

-

-

9

ENSEMBLE DE DURITE DE POMPE A EAU EV N° 2

G9390A

-

-

-

10

SOUPAPE DE COMMANDE D'EAU

16342A

-

-

-

PROCÉDURE

1. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

Cliquer ici

2. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 2

Cliquer ici

3. DEPOSER LE SOUS-ENSEMBLE DE RENFORT DE TRAVERSE DE SUSPENSION AVANT

Cliquer ici

4. VIDANGER LE LIQUIDE DE REFROIDISSEMENT (pour inverseur)

Cliquer ici

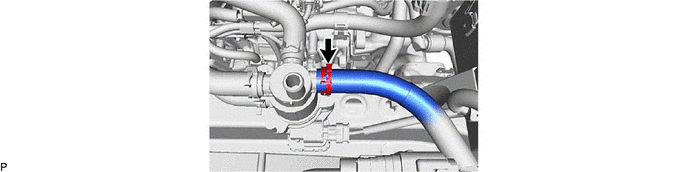

5. DEBRANCHER L'ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 1

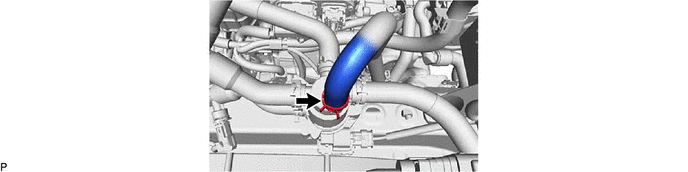

6. DEBRANCHER LA DURITE DE REFROIDISSEMENT D'INVERSEUR N° 1

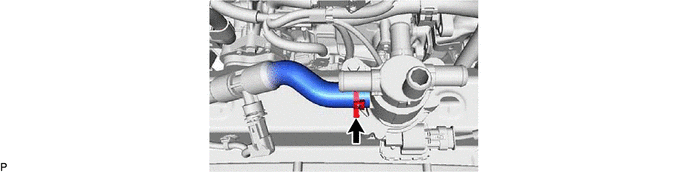

7. DEBRANCHER LA DURITE DE DERIVATION D'EAU EV N° 2

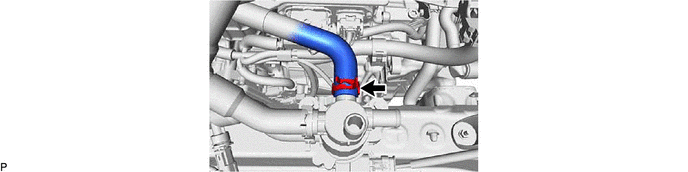

8. DEBRANCHER L'ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 3

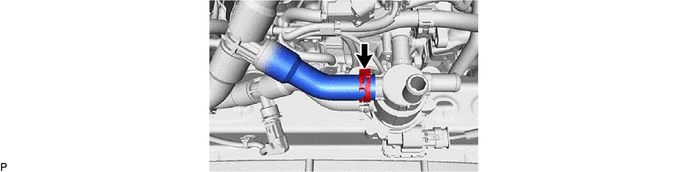

9. DEBRANCHER L'ENSEMBLE DE DURITE DE POMPE A EAU EV N° 2

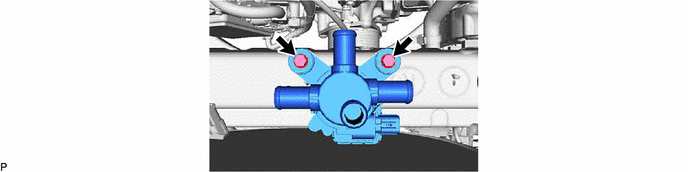

10. DEPOSER LA SOUPAPE DE COMMANDE D'EAU

Soupape De Commande D'eau
...

Pose
