REMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

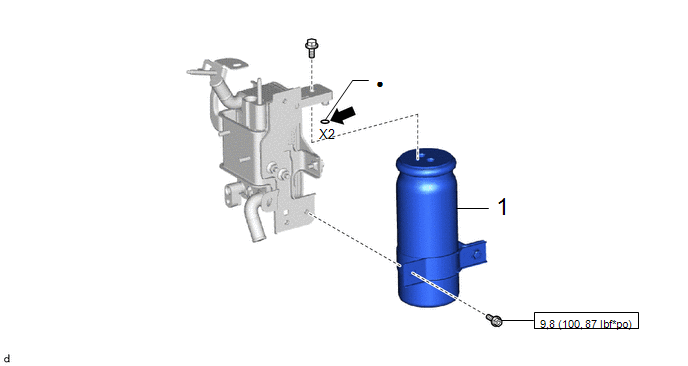

PIECES CONSTITUTIVES (REMONTAGE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | RESERVOIR DE RECUPERATEUR |
88471A | - |
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
● | Pièce non réutilisable |
.png) |
Huile pour compresseur ND-OIL11 ou équivalent |
PROCÉDURE
1. REPOSER LE RESERVOIR DE RECUPERATEUR
Torque:
9,8 N·m {100 kgf·cm, 87 in·lbf}
Demontage
PoseComment Proceder A La Recherche De Pannes
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Utiliser la procédure suivante pour rechercher les pannes dans le système de dégivrage de pare-brise.
Utiliser le GTS
PROCÉDURE
1. VEHICULE AMENE A L'ATELIER
SUIVANT
2.
ANALYSE ...
Emplacement Des Pieces
EMPLACEMENT DES PIECES SCHEMA
*1 ECU DE CONTROLE DE DERAPAGE N° 2 (ENSEMBLE D'ACTIONNEUR DE FREIN)
*2 ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1
- RELAIS IGP N° 1 SCHEMA
*1 ENSEMBLE D'ANTENNE INTERIEURE DE CLE ELECTRONIQUE N° 1 (PLANCHER ...
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de bras de suspensi ...
