Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

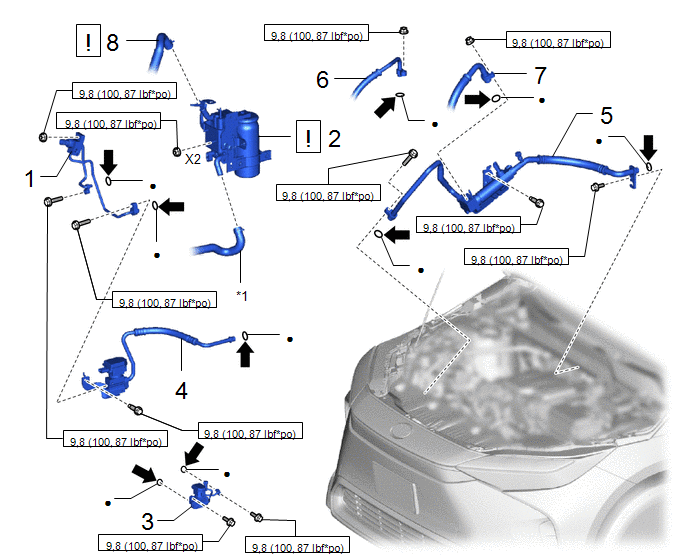

Procédure		N° de référence
1	ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES N° 2	88710G	-	-	-
2	ENSEMBLE DE CONDENSEUR	87100B		-	-
3	ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES	88710E	-	-	-
4	DURITE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 2:	88711A	-	-	-
5	DURITE ET ACCESSOIRE DE CLIMATISATION	88720A	-	-	-
6	TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1	88711	-	-	-
7	SOUS-ENSEMBLE DE DURITE D'ASPIRATION	88704	-	-	-
8	SOUS-ENSEMBLE DE DURITE D'EAU	87209		-	-

*1	DURITE B D'ENTREE D'EAU DE CHAUFFAGE
	N*m (kgf*cm, lbf*pi): couple prescrit	●	Pièce non réutilisable
	Huile pour compresseur ND-OIL 11 ou équivalent

Procédure		N° de référence

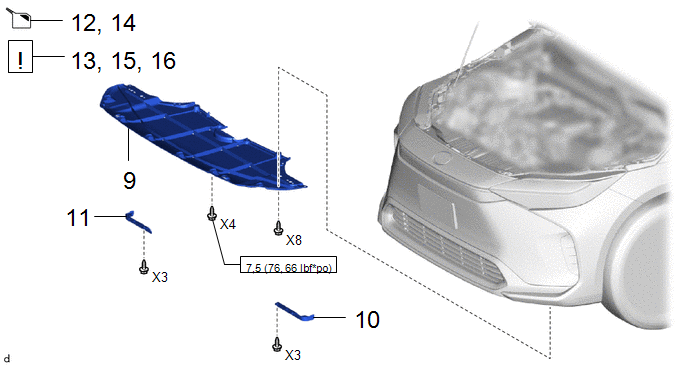

9	SABOT DE PROTECTION DE MOTEUR N° 1	51441E	-	-	-
10	BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT GAUCHE	53896B	-	-	-
11	BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE	53895B	-	-	-
12	AJOUTER DU LIQUIDE DE REFROIDISSEMENT	-	-		-
13	RECHERCHER UNE FUITE EVENTUELLE DE LIQUIDE DE REFROIDISSEMENT	-		-	-
14	CHARGER LE SYSTEME DE CLIMATISATION EN REFRIGERANT	-	-		-
1,5	FAIRE MONTER LE COMPRESSEUR EN TEMPERATURE	-		-	-
16	RECHERCHER UNE FUITE EVENTUELLE DE REFRIGERANT	-		-	-

N*m (kgf*cm, lbf*pi): couple prescrit

-

-

PROCÉDURE

1. REPOSER L'ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES N° 2

Torque:

9,8 N·m {100 kgf·cm, 87 in·lbf}

2. REPOSER L'ENSEMBLE DE CONDENSEUR

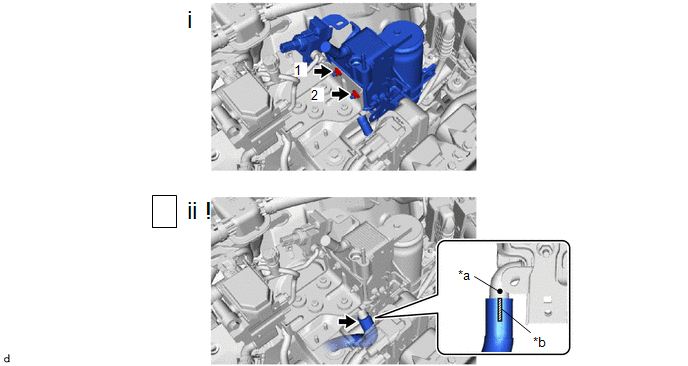

(1) Reposer l'ensemble de condenseur avec les 2 écrous dans l'ordre indiqué sur le schéma.

Torque:

9,8 N·m {100 kgf·cm, 87 in·lbf}

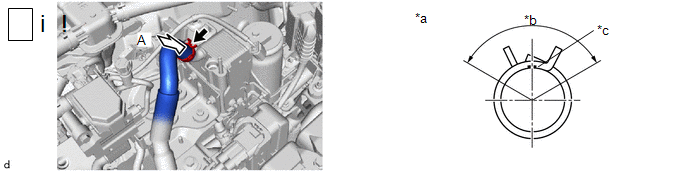

(2) Brancher la durite d'entrée d'eau de chauffage B comme indiqué sur le schéma.

REMARQUE:

Ne pas exercer une force excessive afin de ne pas endommager la durite d'entrée d'eau de chauffage B.

(1) Engager l'agrafe du durite dans la zone indiquée sur le schéma.

(2) Engager les attaches pour brancher le faisceau de câbles.

(3) Brancher le connecteur.

3. REPOSER L'ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRE

4. REPOSER LA DURITE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 2

5. REPOSER LE TUYAU DE CLIMATISATION ET LES ACCESSOIRES

6. BRANCHER LE TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1

7. BRANCHER LE SOUS-ENSEMBLE DE DURITE D'ASPIRATION

8. BRANCHER LE SOUS-ENSEMBLE DE DURITE D'EAU

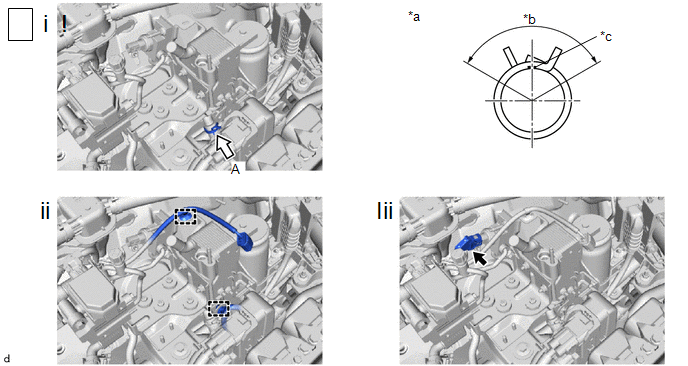

(1) Brancher le sous-ensemble de durite d'eau avec le repère orienté vers le haut et engager l'agrafe de durite dans la zone indiquée sur le schéma.

REMARQUE:

Procéder avec précaution afin de ne pas endommager le sous-ensemble de durite d'eau.

9. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

10. REPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT GAUCHE

11. REPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE

12. AJOUTER DU LIQUIDE DE REFROIDISSEMENT (pour réchauffeur)

Cliquer ici

13. RECHERCHER D'EVENTUELLES FUITES DE LIQUIDE DE REFROIDISSEMENT (pour réchauffeur)

Cliquer ici

14. CHARGER LE SYSTEME DE CLIMATISATION EN REFRIGERANT

Cliquer ici

15. FAIRE MONTER LE COMPRESSEUR EN TEMPERATURE

Cliquer ici

16. RECHERCHER UNE FUITE EVENTUELLE DE REFRIGERANT

Cliquer ici
