DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose de l'ensemble d'arbre de roue avant, sont indiquées ci-dessous.

Procédures nécessaires après remplacement/Installé/remplacé

Pièce remplacée ou procédure effectuée	Procédure requise	Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Lien
Réglage de la géométrie des roues avant	Effectuer la procédure "Calibration"	Les DTC sont enregistrés Le témoin ABS s'allume Le témoin du système de freinage (témoin jaune) s'allume Le témoin de dérapage s'allume Le système de freinage à commande électronique ne fonctionne pas correctement
Suspension, pneu, etc.	Initialisation de l'ECU d'aide au stationnement	Avance du stationnement (avec stationnement avancé)
		Système de moniteur de vision panoramique
	Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche	Système d'éclairage (EXT)

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

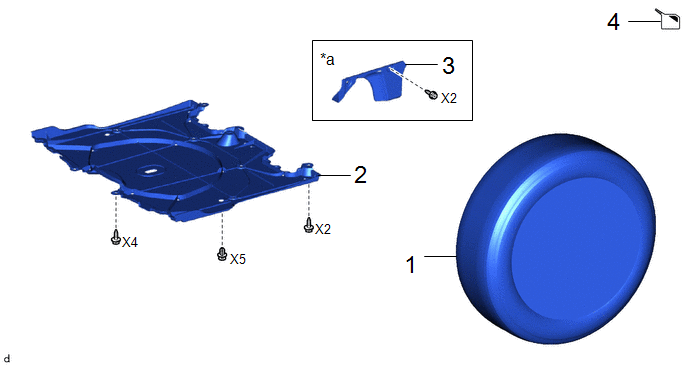

PIECES CONSTITUTIVES (DEPOSE)

Procédure		N° de référence
1	ROUE AVANT	-	-	-	-
2	SABOT DE PROTECTION DE MOTEUR N° 2	51442D	-	-	-
3	CACHE LATERAL DE COMPARTIMENT AVANT GAUCHE	51474C	-	-	-
4	VIDANGER LE LIQUIDE DE BOITE-PONT HYBRIDE	-	-		-

*a

Pour côté gauche

-

-

Procédure		N° de référence
5	CAPTEUR DE VITESSE AVANT	89543		-	-
6	ECROU D'ARBRE D'ESSIEU AVANT	43502H		-	-
7	ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT	48810		-	-
8	SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1	48069	-	-	-
9	ENSEMBLE D'ESSIEU AVANT	-		-	-

*1	ENSEMBLE D'ARBRE DE ROUE AVANT	*2	FLEXIBLE AVANT
●	Pièce non réutilisable	-	-

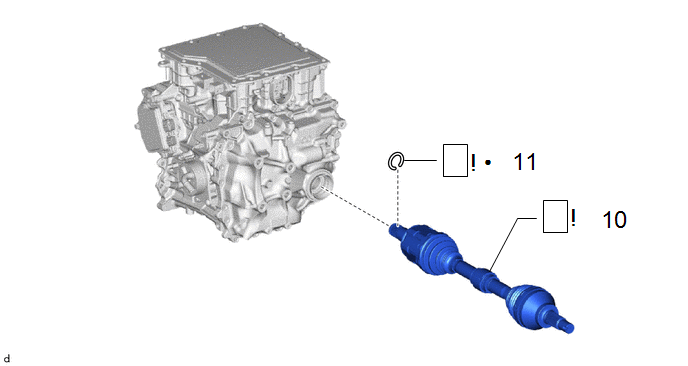

Procédure		N° de référence
10	ENSEMBLE D'ARBRE DE ROUE AVANT	43420		-	-
11	ANNEAU ELASTIQUE D'ORIFICE D'ARBRE DE ROUE AVANT	43420G		-	-

●

Pièce non réutilisable

-

-

PROCÉDURE

1. DEPOSER LA ROUE AVANT

Cliquer ici

2. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 2

Cliquer ici

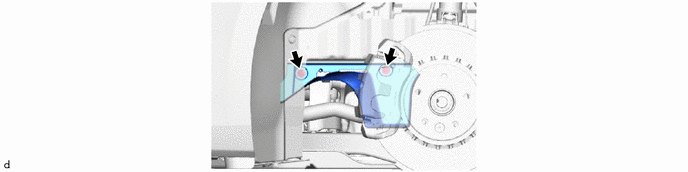

3. DEPOSER LE CACHE LATERAL DE COMPARTIMENT AVANT GAUCHE (pour côté gauche)

4. VIDANGER LE LIQUIDE DE BOITE-PONT HYBRIDE

Cliquer ici

5. DETACHER LE CAPTEUR DE VITESSE AVANT

Cliquer ici

6. DEPOSER L'ECROU D'ARBRE D'ESSIEU AVANT

(1) A l'aide du SST et d'un marteau, dégager la partie matée de l'écrou d'arbre d'essieu avant.

SST: 09930-00010

REMARQUE:

Desserrer complètement la partie matée de l'écrou d'arbre d'essieu avant, sinon les filets de l'arbre de roue pourrait être endommagés.

(2) Tout en actionnant les freins, à l'aide d'une clé à douille de 32 mm, déposer l'écrou d'arbre d'essieu avant.

7. DESSOLIDARISER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT

Cliquer ici

8. DETACHER LE SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1

Cliquer ici

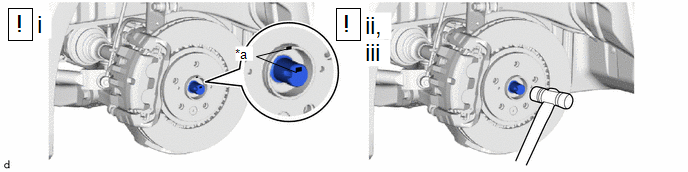

9. DETACHER L'ENSEMBLE D'ESSIEU AVANT

*a

Repère d'alignement

-

-

(1) Tracer des repères d'alignement sur l'ensemble d'arbre de roue avant et sur le sous-ensemble de moyeu d'essieu avant.

(2) A l'aide d'un marteau en plastique, détacher l'ensemble de l'arbre de roue avant du sous-ensemble d'essieu avant.

REMARQUE:

• Ne pas endommager le pare-poussière du frein à disque avant.
• Ne pas endommager le soufflet de joint extérieur d'essieu avant.

CONSEIL:

S'il s'avère difficile de détacher l'ensemble d'arbre de roue avant de l'ensemble d'essieu avant, taper sur l'extrémité de l'ensemble d'arbre de roue avant à l'aide d'une barre en laiton et d'un marteau.

(3) Détacher l'ensemble d'essieu avant de l'ensemble d'arbre de roue avant.

REMARQUE:

Ne pas pousser l'ensemble d'essieu avant vers l'extérieur du véhicule plus que nécessaire.

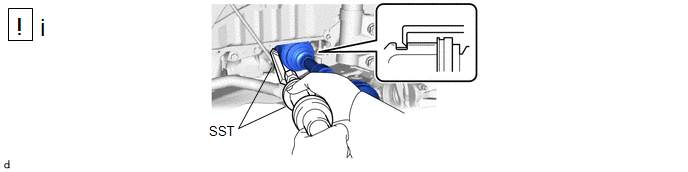

10. DEPOSER L'ENSEMBLE D'ARBRE DE ROUE AVANT

(1) A l'aide du SST, déposer l'ensemble d'arbre de roue avant.

SST: 09520-01011

SST: 09520-20010

09521-02010

09521-02040

09521-02060

09521-02070

REMARQUE:

• Veiller à ne pas endommager le pare-poussière d'arbre de roue avant.
• Veiller à ne pas endommager la bague d'étanchéité d'arbre de roue avant.
• Veiller à ne pas endommager le soufflet du joint intérieur de l'essieu avant.
• Ne pas laisser tomber l'ensemble d'arbre de roue avant.
• Lors de la dépose de l'ensemble d'arbre de roue avant, le maintenir à niveau.

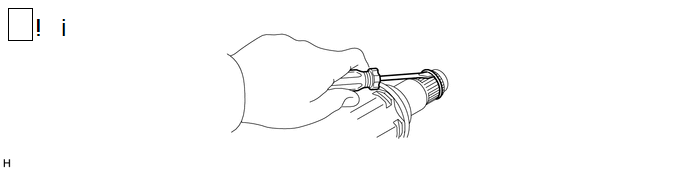

11. DEPOSER L'ANNEAU ELASTIQUE D'ORIFICE D'ARBRE DE ROUE AVANT

(1) A l'aide d'un tournevis, déposer l'anneau élastique d'orifice d'arbre de roue avant.
