DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Conduire le véhicule en ligne droite à 35 km/h (22 mi/h) minimum pendant 5 secondes minimum. |
|
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre |
|
|
Système de climatisation |
Une fois que l'interrupteur d'allumage est mis en position ON, la position standard du servomoteur et du détendeur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

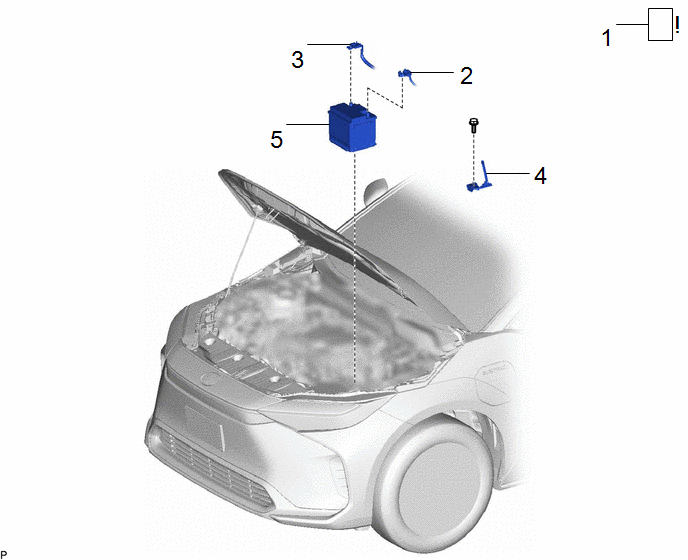

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
 |
 |
 | |
|---|---|---|---|---|---|
|
1 | MESURES DE PRECAUTION |
- |
|
- | - |
|
2 | CABLE DE LA BORNE NEGATIVE DE BATTERIE AUXILIAIRE |
- | - |
- | - |
|
3 | CABLE DE LA BORNE POSITIVE DE LA BATTERIE AUXILIAIRE |
- | - |
- | - |
|
4 | SOUS-ENSEMBLE D'ATTACHE DE BATTERIE N° 2 |
74405 | - |
- | - |
|
5 | BATTERIE AUXILIAIRE |
- | - |
- | - |
PROCÉDURE

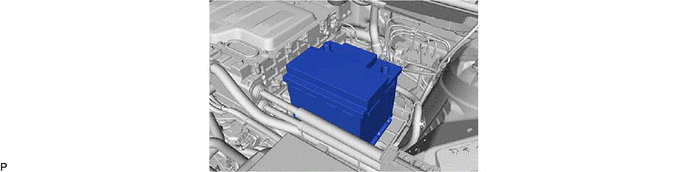

1. MESURES DE PRECAUTION
|
|
REMARQUE:
|

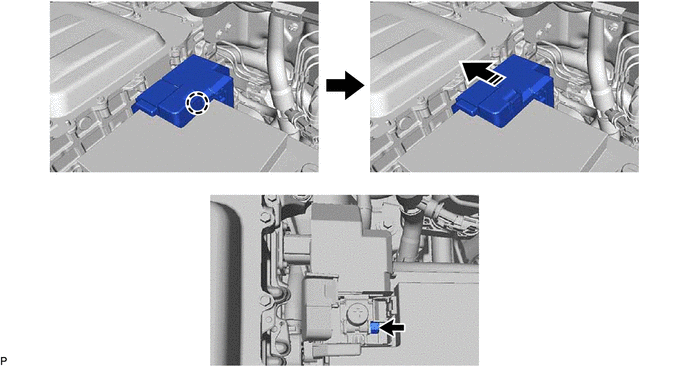

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

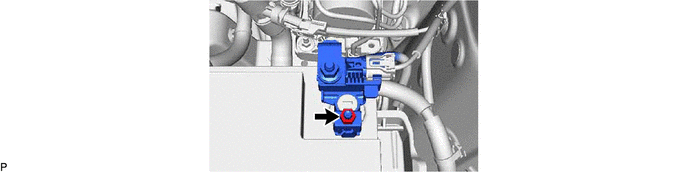

3. DEPOSER LE CABLE DE LA BORNE POSITIVE DE LA BATTERIE AUXILIAIRE

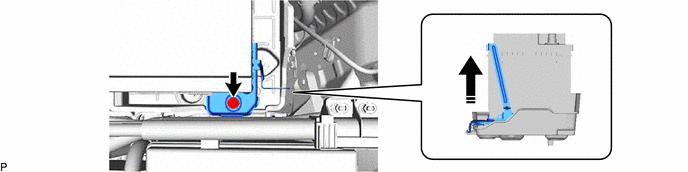

4. DEPOSER LE SOUS-ENSEMBLE D'ATTACHE DE BATTERIE N° 2
5. DEPOSER LA BATTERIE AUXILIAIRE
