POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

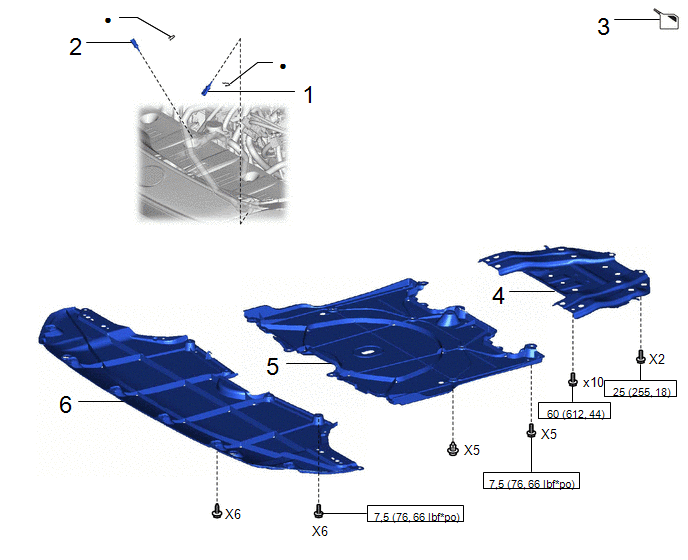

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | CAPTEUR DE TEMPERATURE DE LIQUIDE DE REFROIDISSEMENT DU MOTEUR |
89422M | - |
- | - |
|
2 | CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR N° 2 |
89422S | - |
- | - |
|
3 | AJOUTER DU LIQUIDE DE REFROIDISSEMENT (pour inverseur) |
- | - |
- | - |
|
4 | SOUS-ENSEMBLE DE RENFORT DE TRAVERSE DE SUSPENSION AVANT |
51403E | - |
- | - |
|
5 | SABOT DE PROTECTION DE MOTEUR N° 2 |
51442D | - |
- | - |
|
6 | SABOT DE PROTECTION DE MOTEUR N° 1 |
51441E | - |
- | - |
|
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. REPOSER LE CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR
2. REPOSER LE CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR N° 2
3. AJOUTER DU LIQUIDE DE REFROIDISSEMENT (pour inverseur)
Cliquer ici
4. REPOSER LE SOUS-ENSEMBLE DE RENFORT DE TRAVERSE DE SUSPENSION AVANT
Cliquer ici
5. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 2
Cliquer ici
6. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
