VERIFICATION
PROCÉDURE
1. VERIFIER LE CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR N° 2

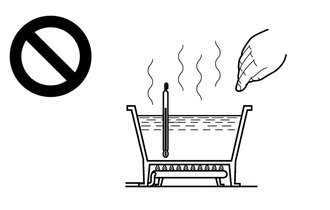

ATTENTION:
.png)
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(A53) Cliquer sur Location & Routing(A53) Cliquer sur Connector(A53) Cliquer sur Connector(A53)
REMARQUE: En cas de vérification du capteur de température du liquide de refroidissement du moteur n° 3 dans l'eau, veiller à ne pas laisser l'eau entrer en contact avec les bornes. Après la vérification, essuyer l'eau présente sur le capteur de température de liquide de refroidissement de moteur n° 3. Si le résultat n'est pas conforme aux spécifications, remplacer le capteur de température du liquide de refroidissement du moteur n° 3. |
|
2. VERIFIER LE CAPTEUR DE TEMPERATURE DE LIQUIDE DE REFROIDISSEMENT DU MOTEUR
ATTENTION:

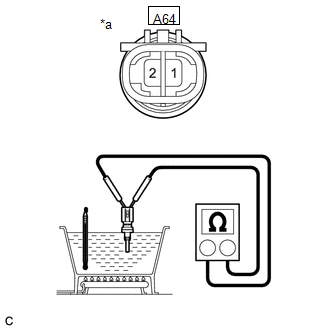

| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(A64) Cliquer sur Location & Routing(A64) Cliquer sur Connector(A64) Cliquer sur Connector(A64)
REMARQUE: En cas de vérification du capteur de température du liquide de refroidissement du moteur n° 3 dans l'eau, veiller à ne pas laisser l'eau entrer en contact avec les bornes. Après la vérification, essuyer l'eau présente sur le capteur de température de liquide de refroidissement de moteur n° 3. Si le résultat n'est pas conforme aux spécifications, remplacer le capteur de température du liquide de refroidissement du moteur n° 3. |
|
