Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

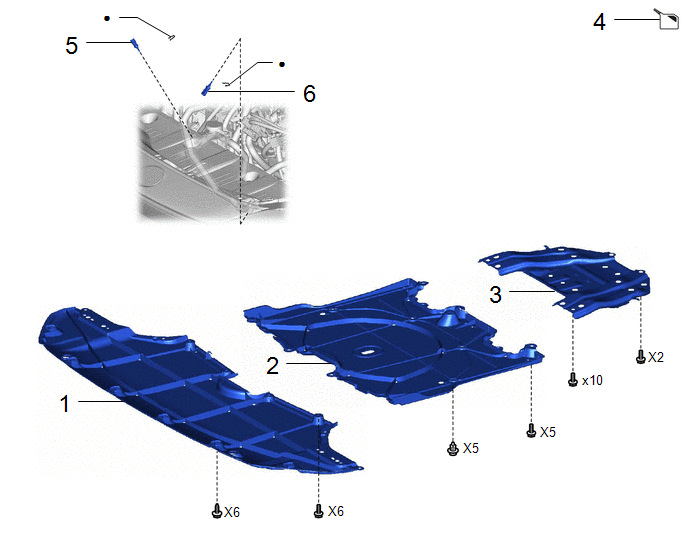

PIECES CONSTITUTIVES (DEPOSE)

Procédure

N° de référence

1

SABOT DE PROTECTION DE MOTEUR N° 1

51441E

-

-

-

2

SABOT DE PROTECTION DE MOTEUR N° 2

51442D

-

-

-

3

SOUS-ENSEMBLE DE RENFORT DE TRAVERSE DE SUSPENSION AVANT

51403E

-

-

-

4

VIDANGER LE LIQUIDE DE REFROIDISSEMENT (pour inverseur)

-

-

-

5

CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR N° 2

89422S

-

-

-

6

CAPTEUR DE TEMPERATURE DE LIQUIDE DE REFROIDISSEMENT DU MOTEUR

89422M

-

-

-

PROCÉDURE

1. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

Cliquer ici

2. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 2

Cliquer ici

3. DEPOSER LE SOUS-ENSEMBLE DE RENFORT DE TRAVERSE DE SUSPENSION AVANT

Cliquer ici

4. VIDANGER LE LIQUIDE DE REFROIDISSEMENT (pour inverseur)

Cliquer ici

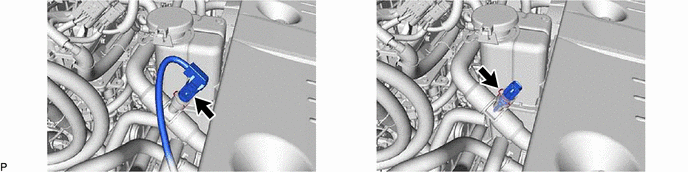

5. DEPOSER LE CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR N° 2

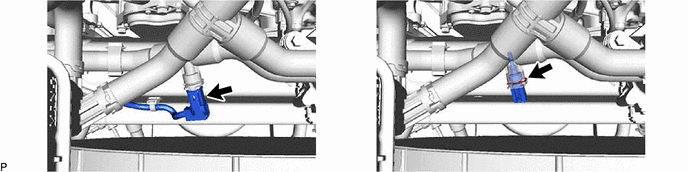

6. DEPOSER LE CAPTEUR DE TEMPERATURE DE LIQUIDE DE REFROIDISSEMENT DU MOTEUR

Capteur De Temperature D'eau
...

Verification
VERIFICATION PROCÉDURE 1. VERIFIER LE CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR N° 2 ATTENTION: Ne pas mettre les mains dans l'eau qui a été chauffée pour procéder à ...
