POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

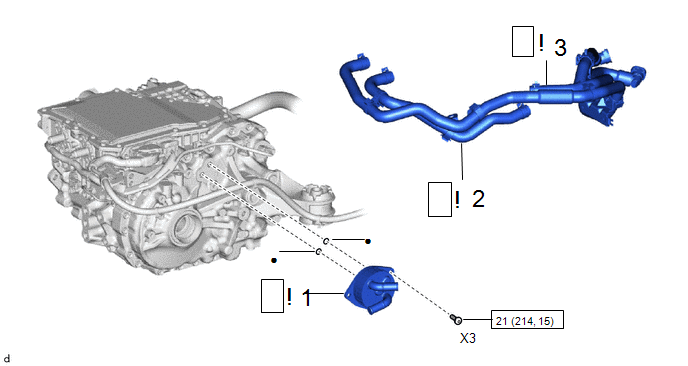

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | REFROIDISSEUR DE REFROIDISSEMENT DE MOTEUR ELECTRIQUE DE BOITE-PONT ARRIERE |
G125AB |
|
- | - |
|
2 | ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 2 |
G90B0A |
|
- | - |
|
3 | SOUS-ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 9 |
G90A9 |
|
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
● | Pièce non réutilisable |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
4 | SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION ARRIERE |
51206A | - |
- | - |
|
5 | EFFECTUER L'INITIALISATION |
- | - |
- |
|
PROCÉDURE
1. REPOSER LE REFROIDISSEUR DE REFROIDISSEMENT DE MOTEUR ELECTRIQUE DE BOITE-PONT ARRIERE
(1) Enduire 2 joints toriques neufs de liquide de boîte-pont électrique TE d'origine Toyota et les poser sur le refroidisseur de refroidissement de moteur électrique.
REMARQUE:
S'assurer que le joint torique n'est pas tordu.

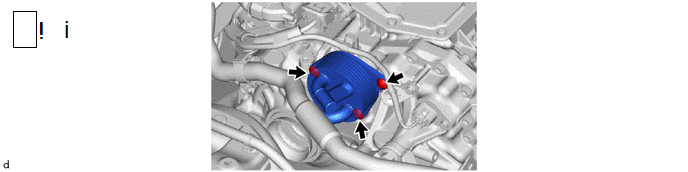

(2) A l'aide d'une clé à douille "TORX" T40, reposer le refroidisseur de refroidissement de moteur électrique et les 2 joints toriques sur l'ensemble de boîte-pont arrière avec moteur et inverseur avec les 3 boulons.
Torque:
21 N·m {214 kgf·cm, 1,5 ft·lbf}
REMARQUE:
Veiller à ne pas endommager le joint torique.
2. BRANCHER L'ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 2
|

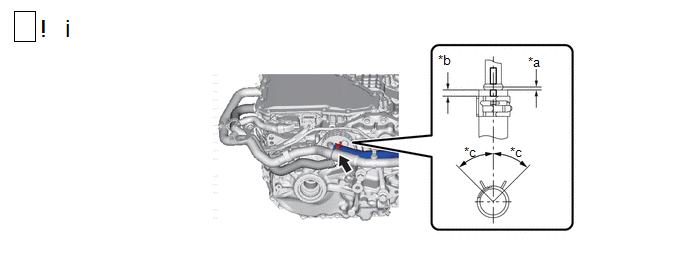

*a | 0 à 3 mm (0 à 0,118 po) |
*b | 2 à 7 mm (0,075 à 0,275 po) |
|
*c | 60° (emplacement de la griffe de l'agrafe) |
- | - |
(1) Brancher les durites de refroidissement d'inverseur sur le refroidisseur de refroidissement de moteur de boîte-pont arrière et faire glisser les 2 agrafes pour les fixer.
REMARQUE:
3. BRANCHER LE SOUS-ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 9
|
*a | 0 à 3 mm (0 à 0,118 po) |
*b | 2 à 7 mm (0,075 à 0,275 po) |
|
*c | 60° (emplacement de la griffe de l'agrafe) |
- | - |
(1) Brancher le sous-ensemble de durite de refroidissement d'inverseur n° 9 sur le refroidisseur de refroidissement de moteur de boîte-pont arrière et faire glisser les 2 agrafes pour le fixer.
REMARQUE:

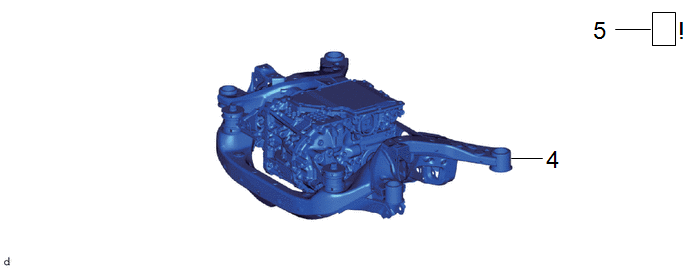

4. REPOSER LE SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION ARRIERE
Cliquer ici .gif)
5. EFFECTUER L'INITIALISATION
|
