DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du sous-ensemble de traverse de suspension arrière sont indiquées ci-dessous.
Procédures nécessaires après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| Réglage de la géométrie des roues arrière |
Effectuer la "Calibration" |
|
|
|
Suspension, pneu, etc. |
Initialisation de l'ECU d'aide au stationnement |
Avance du stationnement (avec stationnement avancé) |
|
|
Système de moniteur de vision panoramique |
| ||
|
Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche |
Système d'éclairage (EXT) |
| |
|
Sous-ensemble de capteur de commande de hauteur arrière gauche |
Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche |
Système d'éclairage (EXT) |
|
ATTENTION:
|
*a |

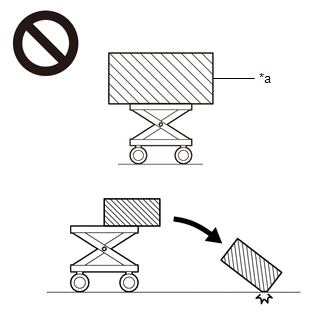

Objet dépassant la limite de poids du dispositif de levage du moteur |
Cliquer ici
REMARQUE:
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
L'apprentissage se termine lorsque le véhicule roule|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer |
Lien |
|---|---|---|
| Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer |
Lien |
|---|---|---|
| Système de verrouillage centralisé des portes
| Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

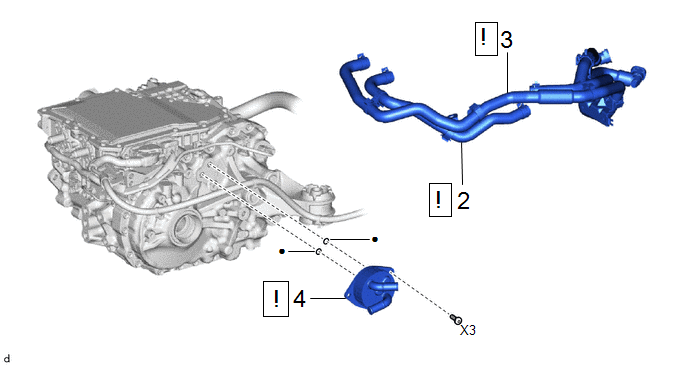

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

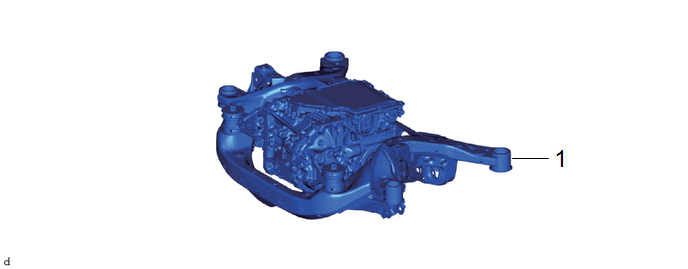

1 | SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION ARRIERE |
51206A | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
2 | ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 2 |
G90B0A |
|
- | - |
|
3 | SOUS-ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 9 |
G90A9 |
|
- | - |
|
4 | REFROIDISSEUR DE REFROIDISSEMENT DE MOTEUR ELECTRIQUE DE BOITE-PONT ARRIERE |
G125AB |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION ARRIERE
Cliquer ici

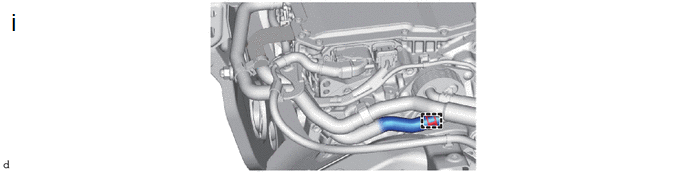

2. DEBRANCHER L'ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 2
|
CONSEIL: Utiliser un récipient pour récupérer le liquide de refroidissement s'écoulant des durites de refroidissement d'inverseur et du refroidisseur de refroidissement de moteur de boîte-pont arrière. |

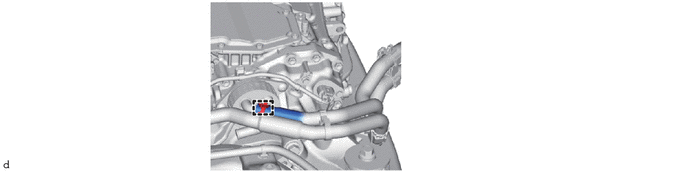

3. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 9
|
CONSEIL: Utiliser un récipient pour récupérer le liquide de refroidissement s'écoulant de l'ensemble de durite de refroidissement d'inverseur n° 2 et du refroidisseur de refroidissement de moteur de boîte-pont arrière. |
4. DEPOSER LE REFROIDISSEUR DE REFROIDISSEMENT DE MOTEUR ELECTRIQUE DE BOITE-PONT ARRIERE
|
CONSEIL: Utiliser un récipient pour récupérer le liquide de refroidissement s'écoulant du sous-ensemble de durite de refroidissement d'inverseur n° 9 et du refroidisseur de refroidissement de moteur de boîte-pont arrière. |

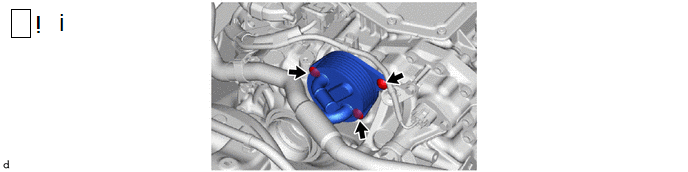

(1) A l'aide d'une clé à douille "TORX" T40, déposer les 3 boulons, le refroidisseur de refroidissement de moteur de boîte-pont arrière et les 2 joints toriques.
