POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

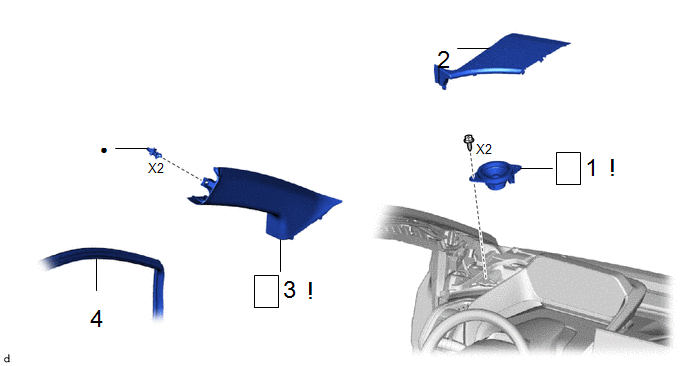

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE HAUT-PARLEUR AVANT N° 2 |
86160P |
|
- | - |
|
2 | PANNEAU DE HAUT-PARLEUR DE TABLEAU DE BORD N° 1 |
55472C | - |
- | - |
|
3 | ENSEMBLE DE GARNISSAGE DE MONTANT AVANT |
62212B |
|
- | - |
|
4 | BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT |
62312B | - |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE

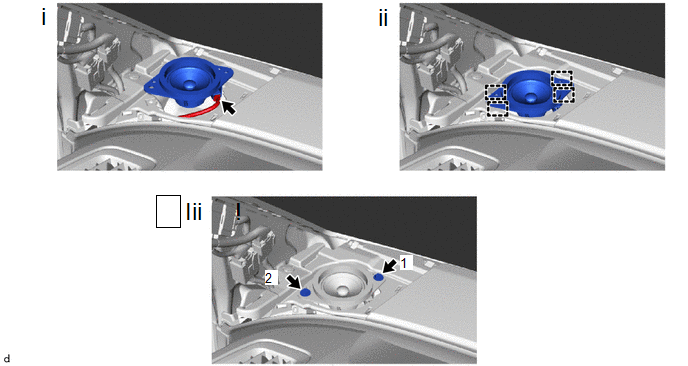

1. REPOSER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 2
(1) Brancher le connecteur.
(2) Engager les guides pour reposer l'ensemble de haut-parleur avant n° 2.
(3) Reposer les 2 vis dans l'ordre indiqué sur le schéma.
2. REPOSER LE PANNEAU DE HAUT-PARLEUR DE TABLEAU DE BORD N° 1
3. REPOSER L'ENSEMBLE DE GARNISSAGE DE MONTANT AVANT
|
|
Cliquer ici |
4. BRANCHER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT
