POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

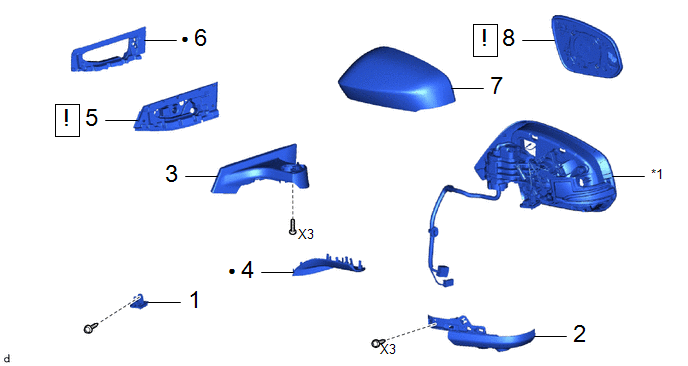

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE D'ECLAIRAGE DE RETROVISEUR EXTERIEUR |
- | - |
- | - |
|
2 | CACHE DE RETROVISEUR EXTERIEUR N° 2 |
8794A | - |
- | - |
|
3 | BASE AVEC COUVERCLE DE BASE |
- | - |
- | - |
|
4 | CACHE DE RETROVISEUR EXTERIEUR N° 3 |
8794BA | - |
- | - |
|
5 | JOINT D'ETANCHEITE |
- |
|
- | - |
|
6 | BAGUE DE RETROVISEUR EXTERIEUR |
8791C | - |
- | - |
|
7 | CACHE DE RETROVISEUR EXTERIEUR |
87945 | - |
- | - |
|
8 | RETROVISEUR EXTERIEUR |
87961 |
|
- | - |
|
*1 | SOUS-ENSEMBLE DE RETROVISEUR EXTERIEUR |
- | - |
|
● | Pièce non réutilisable |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

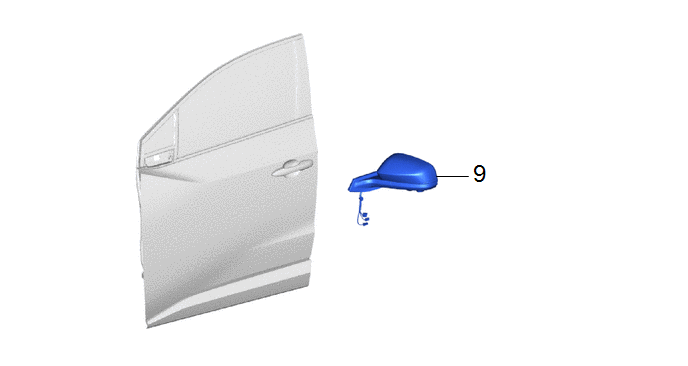

9 | ENSEMBLE DE RETROVISEUR EXTERIEUR |
87940 | - |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE D'ECLAIRAGE DE RETROVISEUR EXTERIEUR
2. REPOSER LE CACHE DE RETROVISEUR EXTERIEUR N° 2
3. REPOSER LA BASE AVEC COUVERCLE DE BASE
4. REPOSER LE CACHE DE RETROVISEUR EXTERIEUR N° 3
5. REPOSER LE JOINT
|
|
Cliquer ici |
6. REPOSER LE JOINT DE RETROVISEUR EXTERIEUR
7. REPOSER LE CACHE DE RETROVISEUR EXTERIEUR
8. REPOSER LE RETROVISEUR EXTERIEUR
|
|
Cliquer ici |
9. REPOSER L'ENSEMBLE DE RETROVISEUR EXTERIEUR
Cliquer ici
.gif)
