Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

MESURE DE PRECAUTION / REMARQUE / CONSEIL

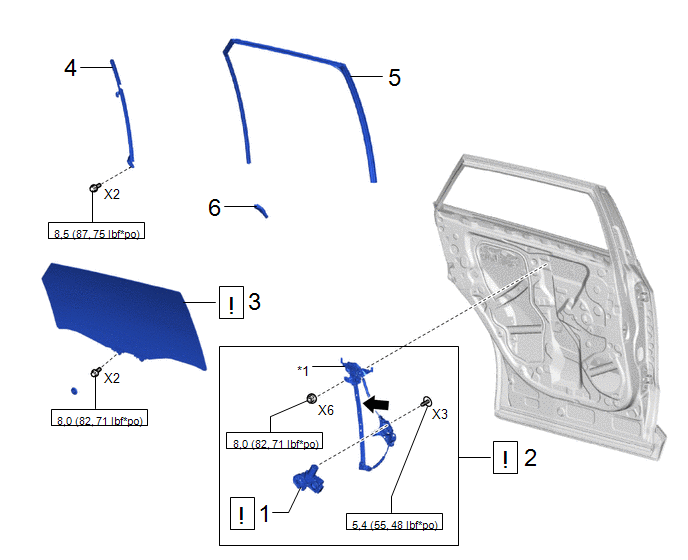

PIECES CONSTITUTIVES (REPOSE)

Procédure

N° de référence

1

ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE

85710F

-

-

2

SOUS-ENSEMBLE DE LEVE-VITRE DE PORTE ARRIERE

-

-

-

3

SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE

68104

-

-

4

SOUS-ENSEMBLE DE BARRE DE SEPARATION DE VITRE DE PORTE ARRIERE

67408E

-

-

-

5

COULISSEAU DE VITRE DE PORTE ARRIERE

68152C

-

-

-

6

GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE

67674A

-

-

-

*1

SOUS-ENSEMBLE DE LEVE-VITRE DE PORTE ARRIERE

-

-

N*m (kgf*cm, lbf*pi): couple prescrit

Graisse MP

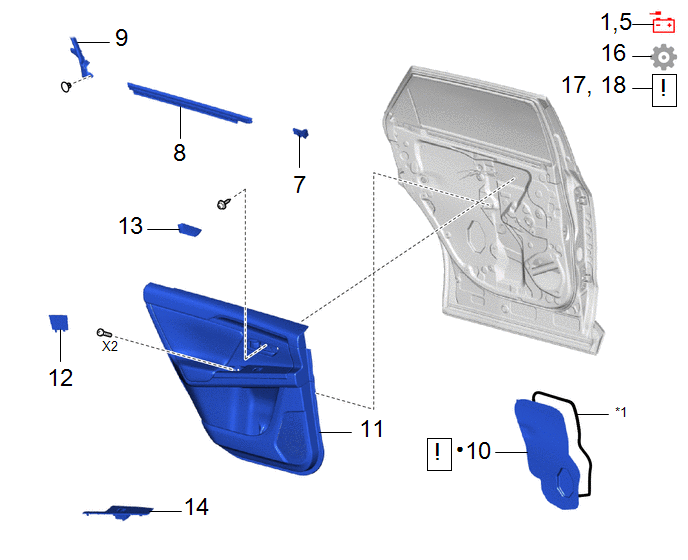

Procédure

N° de référence

7

JOINT DE CEINTURE AVANT DE PORTE ARRIERE

68197A

-

-

-

8

BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE

68174A

-

-

-

9

BOURRELET DE PORTE ARRIERE

67872

-

-

-

10

CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE

67842E

-

-

11

SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE

67604

-

-

-

12

CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE

67841B

-

-

-

13

GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE

69278C

-

-

-

14

ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE

-

-

-

-

1,5

BRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

-

-

-

-

16

INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE

-

-

-

17

INITIALISER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE

-

-

-

18

VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES

-

-

-

*1

RUBAN ADHESIF EN BUTYLE

-

-

Pièce non réutilisable

-

-

PROCÉDURE

1. REPOSER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE

REMARQUE:

Le bras du mécanisme doit se trouver sous la position intermédiaire lors de la repose de l'ensemble de moteur de lève-vitre électrique.

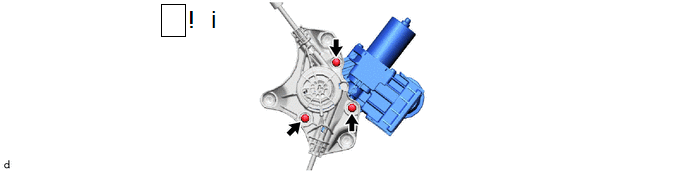

(1) A l'aide d'une clé à douille "TORX" T25, reposer l'ensemble de moteur de lève-vitre électrique arrière avec les 3 vis TORX sur le sous-ensemble de lève-vitre de porte arrière.

Torque:

5,4 N·m {55 kgf·cm, 48 in·lbf}

CONSEIL:

Lors du remplacement de l'ensemble de moteur de lève-vitre électrique, un nouvel ensemble de moteur de lève-vitre électrique avant utilise des vis autotaraudeuses pour fileter les nouveaux orifices de pose lors de l'insertion des vis autotaraudeuses.

2. REPOSER LE SOUS-ENSEMBLE DE LEVE-VITRE DE PORTE ARRIERE

Cliquer ici

3. REPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE

Cliquer ici

4. REPOSER LE SOUS-ENSEMBLE DE BARRE DE SEPARATION DE VITRE DE PORTE ARRIERE

5. REPOSER LE COULISSEAU DE VITRE DE PORTE ARRIERE

6. REPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE

7. REPOSER LE JOINT DE CEINTURE AVANT DE PORTE ARRIERE

8. REPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE

9. RACCORDER LE BOURRELET DE PORTE ARRIERE

10. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE

Cliquer ici

11. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE

12. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE

13. REPOSER LA GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE

14. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE

15. BRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

16. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE

CONSEIL:

En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.

Cliquer ici

17. INITIALISER LE SYSTEME DE COMMANDE DE VITRE ELECTRIQUE

Cliquer ici

18. VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES

Cliquer ici
