VERIFICATION

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE GAUCHE

(a) Vérifier le fonctionnement.

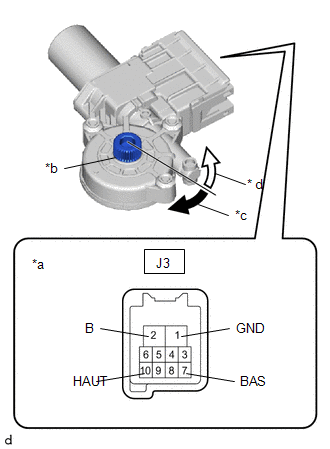

(1) Brancher un câble positif (+) de la batterie auxiliaire sur la borne J3-2 (B) du connecteur.

REMARQUE:

Ne pas brancher de câble positif (+) de la batterie auxiliaire sur une borne autre que la borne J3-2 (B) afin d'éviter d'endommager le capteur d'impulsion dans le moteur électrique.

(2) Brancher un câble négatif (-) de la batterie auxiliaire sur les bornes J3-1 (GND) et J3-7 (DOWN) ou J3-10 (UP) du connecteur.

(3) Vérifier si le pignon du moteur tourne librement comme indiqué ci-dessous:

OK.:

Condition de la mesure

Condition spécifiée

  1. Brancher un câble positif (+) de la batterie auxiliaire sur la borne J3-2 (B), brancher un câble négatif (-) de la batterie auxiliaire sur la borne J3-1 (GND) et les garder branchés pendant 3 secondes minimum.
  2. Avec les bornes J3-2 (B) et J3-1 (GND) branchées, brancher un câble négatif (-) de la batterie auxiliaire sur la borne J3-10 (UP).

Le pignon du moteur tourne dans le sens des aiguilles d'une montre

  1. Brancher un câble positif (+) de la batterie auxiliaire sur la borne J3-2 (B), brancher un câble négatif (-) de la batterie auxiliaire sur la borne J3-1 (GND) et les garder branchés pendant 3 secondes minimum.
  2. Avec les bornes J3-2 (B) et J3-1 (GND) branchées, brancher un câble négatif (-) de la batterie auxiliaire sur la borne J3-7 (DOWN).

Le pignon du moteur tourne dans le sens inverse des aiguilles d'une montre

(4) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de moteur de lève-vitre électrique gauche.

(5) Initialiser le système de commande de lève-vitre électrique après la repose de l'ensemble de lève-vitre de porte arrière gauche.

2. VERIFIER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE DROIT

(a) Vérifier le fonctionnement.

(1) Brancher un câble positif (+) de la batterie auxiliaire sur la borne I3-2 (B) du connecteur.

REMARQUE:

Ne pas brancher de câble positif (+) de la batterie auxiliaire sur une borne autre que la borne I3-2 (B) afin d'éviter d'endommager le capteur d'impulsion dans le moteur électrique.

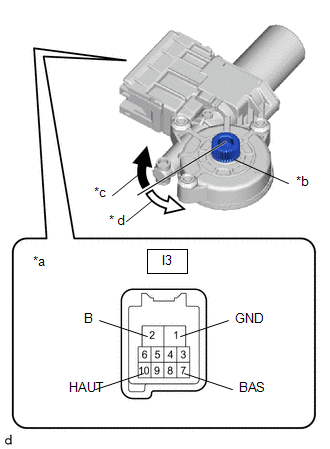

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de moteur de lève-vitre électrique droit)

*b

Pignon du moteur

*c

Dans le sens horaire

* d

Sens inverse des aiguilles d'une montre

(2) Brancher un câble négatif (-) de la batterie auxiliaire sur les bornes I3-1 (GND) et I3-7 (DOWN) ou I3-10 (UP) du connecteur.

(3) Vérifier si le pignon du moteur tourne librement comme indiqué ci-dessous:

OK.:

Condition de la mesure

Condition spécifiée

  1. Brancher un câble positif (+) de la batterie auxiliaire sur la borne I3-2 (B), brancher un câble négatif (-) de la batterie auxiliaire sur la borne I3-1 (GND) et les garder branchés pendant 3 secondes minimum.
  2. Avec les bornes I3-2 (B) et I3-1 (GND) branchées, brancher un câble négatif (-) de la batterie auxiliaire sur la borne I3-10 (UP).

Le pignon du moteur tourne dans le sens inverse des aiguilles d'une montre

  1. Brancher un câble positif (+) de la batterie auxiliaire sur la borne I3-2 (B), brancher un câble négatif (-) de la batterie auxiliaire sur la borne I3-1 (GND) et les garder branchés pendant 3 secondes minimum.
  2. Avec les bornes I3-2 (B) et I3-1 (GND) branchées, brancher un câble négatif (-) de la batterie auxiliaire sur la borne I3-7 (DOWN).

Le pignon du moteur tourne dans le sens des aiguilles d'une montre

(4) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de moteur de lève-vitre électrique droit.

(5) Initialiser le système de commande de lève-vitre électrique après la repose de l'ensemble de lève-vitre de porte arrière.
