POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

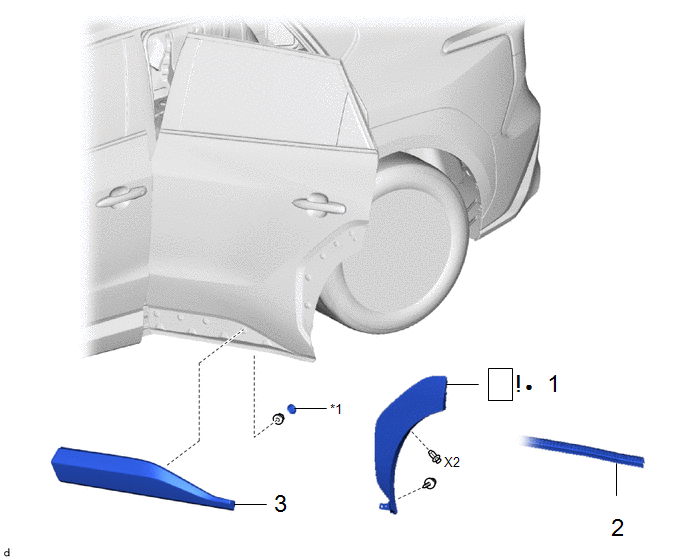

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE MOULURE EXTERIEURE |
75062 |
|
- | - |
|
2 | BOURRELET DE PORTE ARRIERE N° 5 |
67874C | - |
- | - |
|
3 | SOUS-ENSEMBLE DE MOULURE EXTERIEURE INFERIEURE DE PORTE ARRIERE |
75078 | - |
- | - |
|
*1 | BOUCHON D'ORIFICE |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE

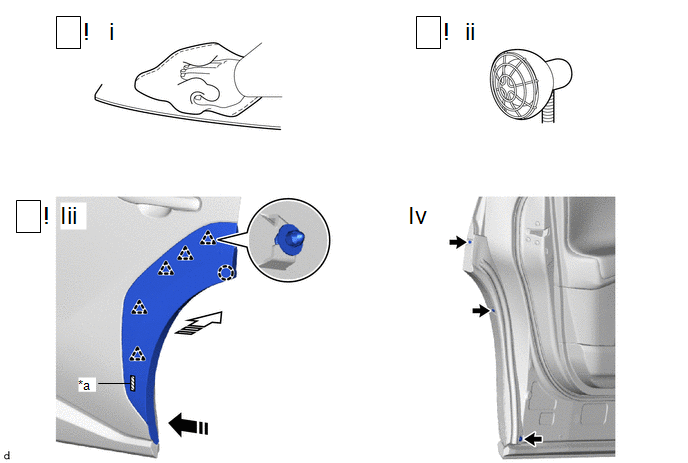

1. REPOSER L'ENSEMBLE DE MOULURE EXTERIEURE
|
*a | Ruban adhésif double face |
- | - |
|
Poser dans ce sens (1) |
|
Reposer dans ce sens (2) |
(1) Nettoyer la surface du panneau de porte arrière.
1. A l'aide d'une lampe chauffante, chauffer la surface du panneau de porte arrière.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Panneau de porte arrière |
40 à 60°C (104 à 140°F) |
- | - |
|
*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement le panneau de porte arrière.
2. Enlever toute trace de ruban adhésif double face restante du panneau de porte arrière.
3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(2) A l'aide d'une lampe chauffante, chauffer la surface du panneau de porte arrière.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Panneau de porte arrière |
40 à 60°C (104 à 140°F) |
- | - |
ATTENTION:
REMARQUE:
Ne pas chauffer excessivement le panneau de porte arrière.
(3) Retirer la feuille de protection d'un ensemble de moulure extérieure neuf et engager les agrafes et la griffe pour le reposer, comme indiqué sur le schéma.
CONSEIL:
(4) Reposer les 2 agrafes et la vis.
2. BRANCHER LE BOURRELET DE PORTE ARRIERE N° 5
3. REPOSER LE SOUS-ENSEMBLE DE MOULURE EXTERIEURE INFERIEURE DE PORTE ARRIERE
