REGLAGE
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
Cliquer ici .gif)

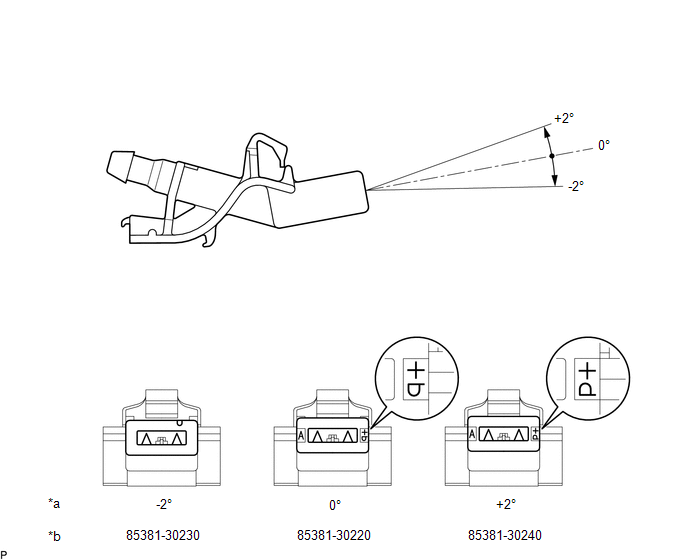

2. REGLER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE (sans chauffage)
(a) Sélectionner un sous-ensemble de gicleur de lave-glace afin que l'endroit que le liquide de lave-glace touche sur le pare-brise soit conforme à la zone standard. Remplacer le sous-ensemble de gicleur de lave-glace par l'élément sélectionné.
|
*a | Angle de vaporisation de liquide de lave-glace |
*b | Numéro de référence |

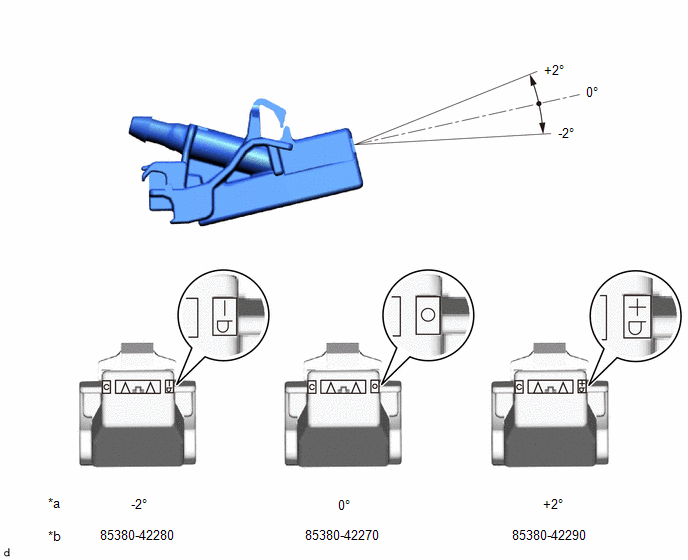

3. REGLER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE (avec chauffage)
(a) Sélectionner un sous-ensemble de gicleur de lave-glace afin que l'endroit que le liquide de lave-glace touche sur le pare-brise soit conforme à la zone standard. Remplacer le sous-ensemble de gicleur de lave-glace par l'élément sélectionné.
|
*a | Angle de vaporisation de liquide de lave-glace |
*b | Numéro de référence |
4. REPOSER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
Cliquer ici
