REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

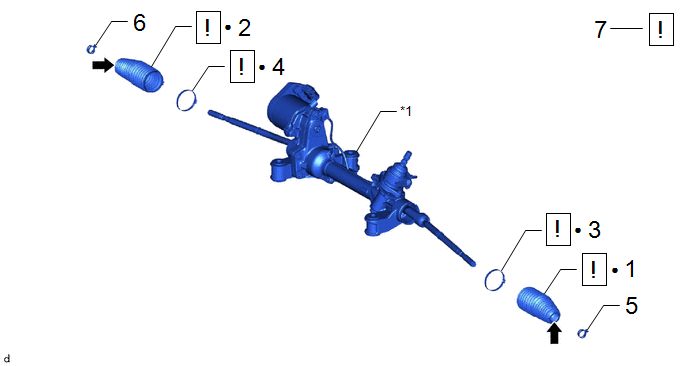

Procédure		N° de référence
1	SOUFFLET DE CREMAILLERE DE DIRECTION N° 2	45536		-	-
2	SOUFFLET DE CREMAILLERE DE DIRECTION N° 1	45535		-	-
3	ATTACHE DE SOUFFLET DE CREMAILLERE DE DIRECTION (pour côté gauche)	45535A		-	-
4	ATTACHE DE SOUFFLET DE CREMAILLERE DE DIRECTION (pour côté droit)	45535A		-	-
5	AGRAFE DE SOUFFLET DE CREMAILLERE DE DIRECTION (pour côté gauche)	45535B	-	-	-
6	AGRAFE DE SOUFFLET DE CREMAILLERE DE DIRECTION (pour côté droit)	45535B	-	-	-
7	VERIFIER L'ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE	44250		-	-

*1	ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE	-	-
●	Pièce non réutilisable	-	-
	Graisse au glycol à base de savon de lithium	-	-

PROCÉDURE

1. REPOSER LE SOUFFLET DE CREMAILLERE DE DIRECTION N° 2

Graisse au glycol à base de savon de lithium

-

-

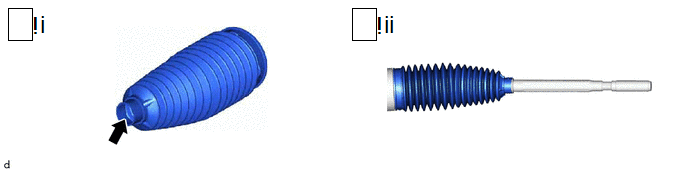

(1) Appliquer de la graisse glycol à base de savon de lithium à l'intérieur de la petite ouverture d'un soufflet de crémaillère de direction n° 2 neuf.

(2) Reposer le soufflet de crémaillère de direction n° 2 dans la rainure sur le fourreau de crémaillère.

REMARQUE:

• Veiller à ne pas endommager ou tordre le soufflet de crémaillère de direction n° 2.
• S'assurer que le soufflet de crémaillère de direction n° 2 ne contient pas d'eau, de trace de rouille et de corps étrangers.
• Ne pas toucher l'intérieur du soufflet de crémaillère ou de la barre de crémaillère lors de la pose.

2. REPOSER LE SOUFFLET DE CREMAILLERE DE DIRECTION N° 1

3. REPOSER L'ATTACHE DE SOUFFLET DE CREMAILLERE DE DIRECTION (pour côté gauche)

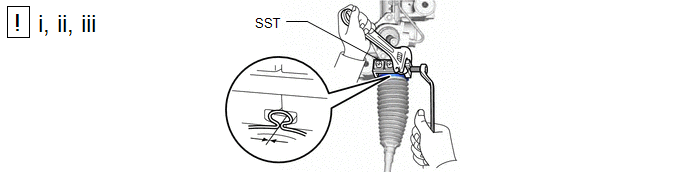

(1) Poser provisoirement une attache neuve de soufflet de crémaillère de direction sur le soufflet de crémaillère de direction n° 2.

REMARQUE:

Ne pas endommager le soufflet de crémaillère de direction n° 2.

(2) A l'aide du SST, poser l'attache de soufflet de crémaillère de direction neuve, comme indiqué sur le schéma.

SST: 09521-24010

REMARQUE:

• Ne pas pincer l'attache de soufflet de crémaillère de direction excessivement.
• Veiller à ne pas endommager ou tordre le soufflet de crémaillère de direction n° 2.

(3) Retirer le SST et mesurer le jeu de l'attache de soufflet de crémaillère de direction.

Jeu:

2,5 à 4,0 mm (0,0984 à 0,157 po)

4. REPOSER L'ATTACHE DE SOUFFLET DE CREMAILLERE DE DIRECTION (pour côté droit)

5. REPOSER L'AGRAFE DE SOUFFLET DE CREMAILLERE DE DIRECTION (pour côté gauche)

6. REPOSER L'AGRAFE DE SOUFFLET DE CREMAILLERE DE DIRECTION (pour côté droit)

7. VERIFIER L'ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE

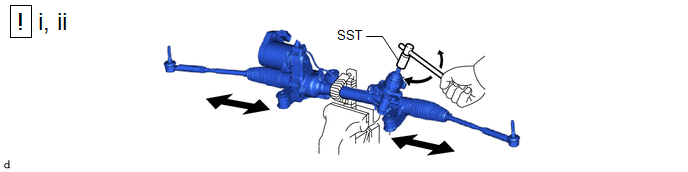

(1) A l'aide du SST, faire tourner l'axe de pignon et vérifier si les soufflets gauche et droit de crémaillère de direction se déploient et se contractent doucement.

SST: 09616-00011

(2) Si les soufflets de crémaillère gauche et droit ne s'étirent pas et se contractent de manière homogène, utiliser de nouvelles attaches de soufflet de crémaillère de direction et reposer les soufflets de crémaillère de direction.
