Toyota bZ4X - Manuel de réparation (2021-2024): Schema Du Systeme

Emplacement Des Pieces

EMPLACEMENT DES PIECES SCHEMA *1 ENSEMBLE D'OBTURATEUR DE RADIATEUR - ENSEMBLE D'ACTIONNEUR DE GRILLE OSCILLANT - SOUS-ENSEMBLE D'OBTURATEUR DE RADIATEUR *2 ECU DE COMMANDE EV ...

Description Du Systeme

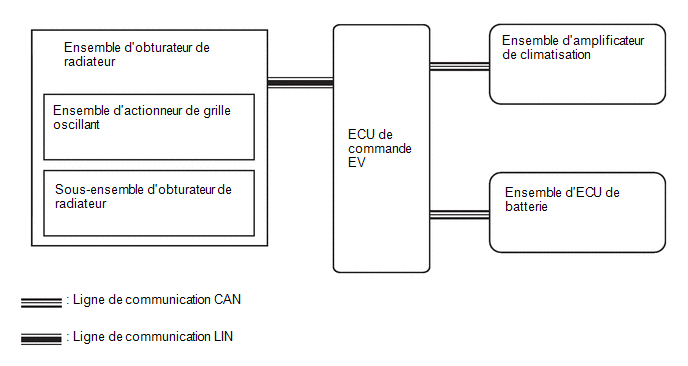

DESCRIPTION DU SYSTEME SYSTEME D'OBTURATEUR DE GRILLE (a) Description générale L'ensemble d'actionneur de grille oscillante reçoit les signaux de l'ECU de commande EV via la communication LIN. L' ...

D'autres matériaux:

Actionneur de servomoteur de commande de volet de mélange d'air avant droit bloqué en position Off
DESCRIPTION Le sous-ensemble de servomoteur de volet de radiateur de climatisation n° 1 émet des signaux d'impulsions pour informer l'ensemble d'amplificateur de climatisation de la position du volet. L'ensemble d'amplificateur de climatisation active le moteur (normal ou marche arri&eg ...

Systeme De Diagnostic
SYSTEME DE DIAGNOSTIC DESCRIPTION (a) Les données du moniteur d'angle mort et les codes de diagnostic (DTC) peuvent être relevés à partir du connecteur de liaison de données 3 (DLC3) du véhicule. Si le système semble ne pas fonctionner correctement, rechercher les dysfonctionnements éventuel ...

Circuit des feux de recul
DESCRIPTION L'ECU de commande de changement de vitesse (sous-ensemble de pommeau de levier de changement de vitesse) commande les feux de recul. SCHEMA DE CABLAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL REMARQUE: Vérifier les fusibles pour les circuits liés à ce système avant d'effect ...
