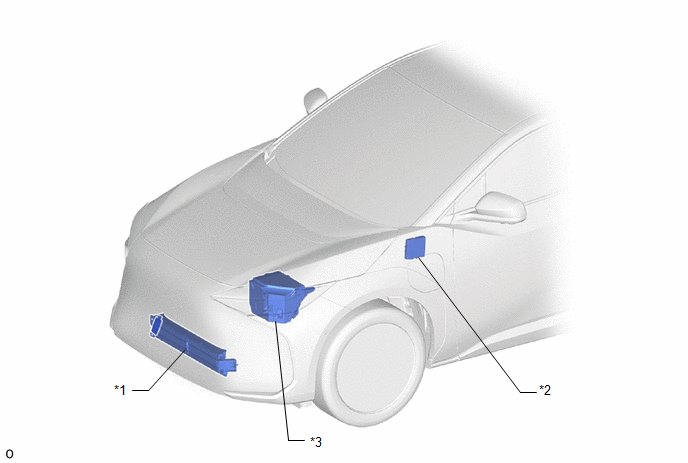

EMPLACEMENT DES PIECES
SCHEMA
|
*1 | ENSEMBLE D'OBTURATEUR DE RADIATEUR - ENSEMBLE D'ACTIONNEUR DE GRILLE OSCILLANT - SOUS-ENSEMBLE D'OBTURATEUR DE RADIATEUR |
*2 | ECU DE COMMANDE EV |
|
*3 | BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1 |
- | - |
