DESCRIPTION
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
Avertissement indiqué |
Mode de test / Mode de vérification |
|---|---|---|---|---|---|
|
B009584 |
Signal du capteur de dispositif de retenue frontal droit inférieur à la plage admise |
L'une des conditions suivantes est remplie:
|
|
S'allume |
Ne s'applique pas au mode test/de vérification |
SCHEMA DE CABLAGE
Cliquer ici .gif)
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici
Cliquer ici
PROCÉDURE
|
1. |
EFFACER LES DTC |
|
(a) Mettre le contacteur d’allumage en position OFF. |
|
(b) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.
ATTENTION:
Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

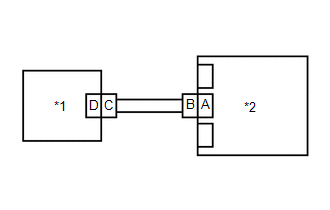

(c) Intervertir les capteurs d'airbag avant droit et avant gauche puis brancher leurs connecteurs.
(d) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.
(e) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.
(f) Supprimer les DTC enregistrés dans la mémoire.
Body Electrical SRS Airbag Clear DTCs
(g) Mettre le contacteur d’allumage en position OFF.
|
|
2. |
VERIFIER LE CAPTEUR D'AIRBAG AVANT DROIT |
(a) Mettre le contacteur d'allumage en position ON, et attendre 60 secondes minimum.
(b) Vérifier les DTC.
Body Electrical > SRS Airbag > Trouble Codes.
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
B009584 est émis |
A |
|
B009084 est émis |
B |
|
B009084 et B009584 ne sont pas émis |
C |
CONSEIL:
Des codes autres que les DTC B009084 et B009584 peuvent être émis à ce stade, mais ils n'ont aucun rapport avec cette vérification.
(c) Mettre le contacteur d'allumage en position OFF.
(d) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.
ATTENTION:
Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.
(e) Remettre les capteurs d'airbag avant droit et gauche dans leurs positions initiales et brancher les connecteurs.
| A | .gif) |
REMPLACER L'ENSEMBLE D'ECU D'AIRBAG |
| B | |
REMPLACER LE CAPTEUR D'AIRBAG AVANT DROIT |
| C | |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
