DESCRIPTION
L'ECU de commande de groupe convertisseur arrière, intégrée à l'ensemble d'inverseur arrière, contrôle son fonctionnement interne et détecte les dysfonctionnements.
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
Indication d'avertissement |
|---|---|---|---|---|
|
P0A1C29 |
Signal non valide du module de commande de moteur d'entraînement "B" |
Dysfonctionnement interne d'ECU de commande de groupe convertisseur arrière (logique de détection à 1 cycle(s)) |
|
Témoin principal: Activé(e) |
|
P1C661F |
Tension intermittente dans le circuit de module de commande de moteur d'entraînement "B" |
Dysfonctionnement du signal d'excitation (signal REF) de cycle de détection d'angle du transformateur détecté lorsque le DTC P0C7A17 ou P1C5E19 est enregistré. (logique de détection à 1 cycle(s)) |
|
Témoin principal: Ne s'active pas |
|
P1CAE49 |
Dysfonctionnement électronique interne du capteur de position de moteur d'entraînement "B" |
Dysfonctionnement de l'angle du transformateur de moteur électrique arrière: la différence entre l'angle de transformateur pour la commande et l'angle de transformateur estimé dépasse la limite permise. (logique de détection à 1 cycle(s)) |
|
Témoin principal: S'active |
|
P1CB138 |
Fréquence incorrecte du signal REF de capteur de position de moteur d'entraînement "B" |
Dysfonctionnement du cycle de signal REF du transformateur de moteur électrique arrière: dysfonctionnement du signal d'excitation (signal REF) de cycle de détection d'angle du transformateur. (logique de détection à 1 cycle(s)) |
|
Témoin principal: Activé(e) |
CONSEIL:
Même si les intitulés des DTC mentionnent le module commande de générateur, ces DTC concernent le module de commande de moteur électrique.
PERIODE TEST DE CONFIRMATION
CONSEIL:
Une fois la réparation terminée, effacer les DTC et vérifier si le véhicule est revenu à la normale en effectuant la procédure de vérification "All Readiness".
Cliquer ici .gif)
*: Secouer légèrement les connecteurs et les faisceaux de câbles de haut en bas et de droite à gauche.
CONSEIL:

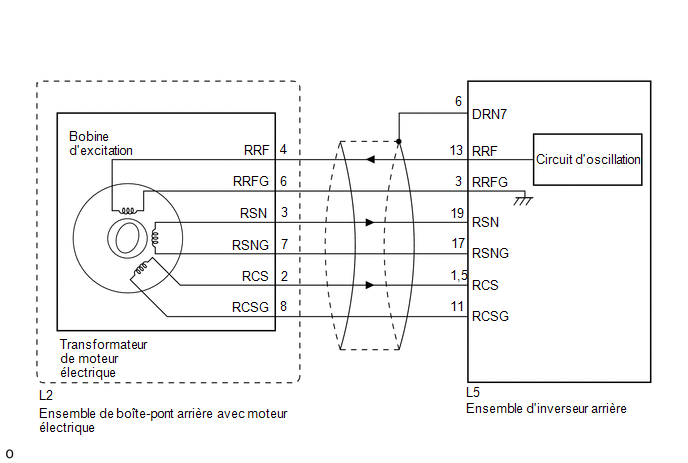

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Se reporter aux mesures de précaution avant de vérifier le circuit haute tension.
Cliquer ici .gif)
REMARQUE:
Cliquer ici .gif)
Cliquer ici .gif)
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici .gif)
CONSEIL:
PROCÉDURE
|
1. |
PASSER AU SYSTEME DE COMMANDE DE GROUPE CONVERTISSEUR ARRIERE |
Cliquer ici .gif)
CONSEIL:
Pour les procédures d'inspection des DTC P0A1C29, P1C661F, P1CAE49 et P1CB138, se reporter à la section du système de commande de groupe convertisseur arrière.
| SUIVANT | ![]() |
FIN |
