VERIFICATION
PROCÉDURE

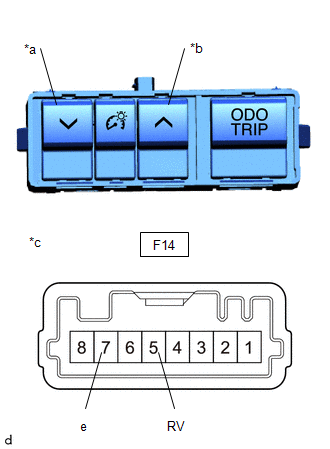

1. VERIFIER LE RHEOSTAT DE COMMANDE D'ECLAIRAGE (CONTACTEUR DE COMPTEUR PARTIEL)
(a) Vérifier la résistance.
| (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(F14) Cliquer sur Location & Routing(F14) Cliquer sur Connector(F14) Cliquer sur Connector(F14)
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer le rhéostat de commande d'éclairage (contacteur de compteur partiel).

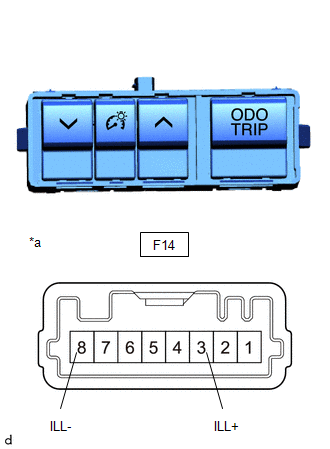

(b) Vérifier l'éclairage.
| (1) Appliquer la tension de la batterie auxiliaire au rhéostat de commande d'éclairage (contacteur de compteur partiel) et s'assurer que la LED s'allume. OK.: Cliquer sur Location & Routing(F14) Cliquer sur Location & Routing(F14) Cliquer sur Connector(F14) Cliquer sur Connector(F14)
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer le rhéostat de commande d'éclairage (contacteur de compteur partiel).
