DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

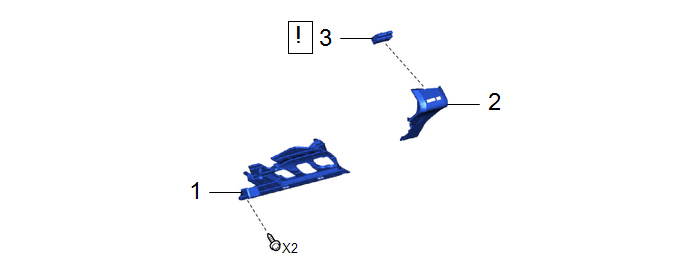

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
55606 | - |
- | - |
|
2 | SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DROIT DE TABLEAU DE BORD |
55045 | - |
- | - |
|
3 | RHEOSTAT DE COMMANDE D'ECLAIRAGE (CONTACTEUR DE COMPTEUR PARTIEL) |
84975 |
|
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici .gif)
2. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DROIT DE TABLEAU DE BORD
Cliquer ici
3. DEPOSER LE RHEOSTAT DE COMMANDE D'ECLAIRAGE (CONTACTEUR DE COMPTEUR PARTIEL)

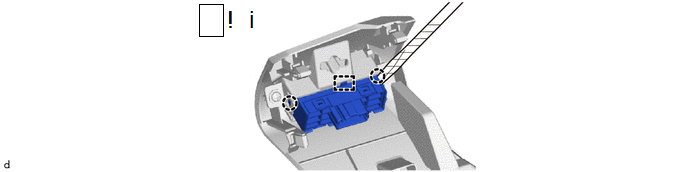

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes et le guide pour déposer le rhéostat de commande d'éclairage (contacteur de compteur partiel).
