Toyota bZ4X - Manuel de réparation (2021-2024): Circuit de feu latéral avant

DESCRIPTION

Lorsque le contacteur de commande d'éclairage est en position TAIL ou HEAD, l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) envoie un signal de demande d'éclairage au sous-ensemble d'ECU de phare pour allumer les feux latéraux avant.

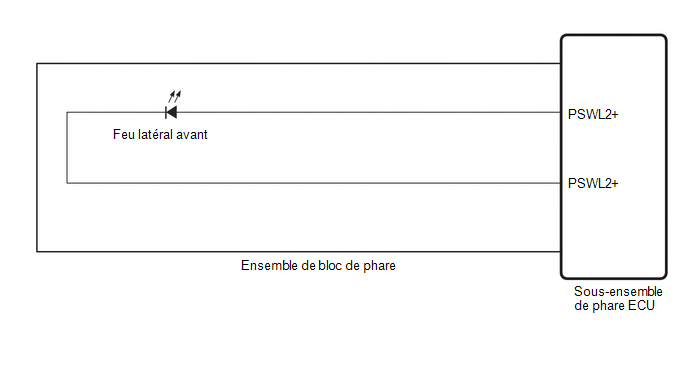

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Si le sous-ensemble d'ECU de phare gauche a été remplacé, il est nécessaire de synchroniser les informations relatives au véhicule et de réinitialiser le sous-ensemble d'ECU de phare gauche.

  Cliquer ici

• Lors du remplacement du sous-ensemble d'ECU de phare gauche, toujours le remplacer par un élément neuf. Si un sous-ensemble d'ECU de phare gauche qui a été posé sur un autre véhicule est utilisé, les informations enregistrées ne correspondent pas aux informations transmises par le véhicule et un DTC peut être enregistré.

PROCÉDURE

1.	VERIFIER LES FEUX ET L'ECLAIRAGE

(a) Vérifier l'éclairage de tous les feux latéraux avant.

Résultat:

Résultat	Passer au point
Le feu latéral avant gauche ne s'allume pas	A
Le feu latéral avant droit ne s'allume pas	B

B

PASSER AU POINT 5

A

2.	EFFECTUER L'ACTIVE TEST A L'AIDE DU GTS

(a) Effectuer l'Active Test en suivant les indications du GTS.

Body Electrical > Headlight Control > Active Test

Affichage du tester	Objet de la mesure	Plage de commande	Note de diagnostic
Clearance Light (+ Front Side Marker Light)	Feu de stationnement/feu latéral avant gauche	On	-

Body Electrical > Headlight Control > Active Test

Affichage du tester
Clearance Light (+ Front Side Marker Light)

OK.:

Le feu latéral avant s'allume.

OK.

PASSER A LA ZONE SUSPECTEE SUIVANTE INDIQUEE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

NON OK

3.	VERIFIER L'ENSEMBLE DE BLOC DE PHARE GAUCHE

(a) Intervertir l'ensemble de bloc de phare gauche avec le droit et brancher les connecteurs.

Pour phare à quatre feu: Cliquer ici

Pour phare à simple faisceau: Cliquer ici

SUIVANT

4.	VERIFIER LE FONCTIONNEMENT (FEU LATERAL AVANT)

(a) S'assurer que le feu latéral avant de l'ensemble de bloc de phare gauche fonctionne normalement.

OK.:

Le feu latéral avant de l'ensemble de bloc de phare gauche fonctionne normalement.

OK.

REMPLACER LE SOUS-ENSEMBLE D'ECU DE PHARE GAUCHE

NON OK

REMPLACER L'ENSEMBLE DE BLOC DE PHARE GAUCHE Pour phare à quatre faisceaux: Cliquer ici Pour phare à simple faisceau: Cliquer ici

5.	EFFECTUER L'ACTIVE TEST A L'AIDE DU GTS

(a) Effectuer l'Active Test en suivant les indications du GTS.

Body Electrical > Headlight Control (Sub) > Active Test

Affichage du tester	Objet de la mesure	Plage de commande	Note de diagnostic
Clearance Light (+ Front Side Marker Light)	Feu de stationnement/feu latéral avant droit	On	-

Body Electrical > Headlight Control (Sub) > Active Test

Affichage du tester
Clearance Light (+ Front Side Marker Light)

OK.:

Le feu latéral avant s'allume.

OK.

PASSER A LA ZONE SUSPECTEE SUIVANTE INDIQUEE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

NON OK

6.	VERIFIER L'ENSEMBLE DE BLOC DE PHARE DROIT

(a) Intervertir l'ensemble de bloc de phare droit et gauche et brancher les connecteurs.

Pour phare à quatre faisceaux: Cliquer ici

Pour phare à simple faisceau: Cliquer ici

SUIVANT

7.	VERIFIER LE FONCTIONNEMENT (FEU LATERAL AVANT)

(a) S'assurer que le feu latéral avant de l'ensemble de bloc de phare droit avant fonctionne normalement.

OK.:

Le feu latéral avant de l'ensemble de bloc de phare droit avant fonctionne normalement.

OK.

REMPLACER LE SOUS-ENSEMBLE D'ECU DE PHARE DROIT

NON OK

REMPLACER L'ENSEMBLE DE BLOC DE PHARE DROIT Pour phare à quatre faisceaux: Cliquer ici Pour phare à simple faisceau: Cliquer ici
